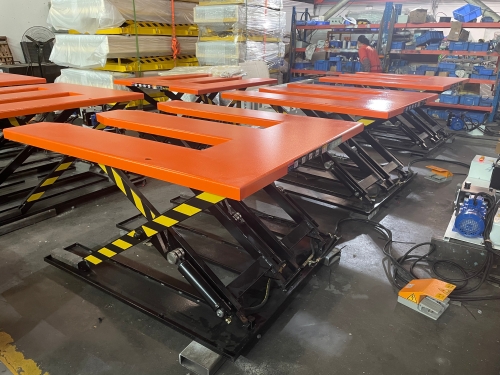

   3 tonako E-motako igogailua igogailu hidrauliko bat da, material astunak altxatzeko eta lantokian konektatzeko bereziki diseinatua. E-formako mahaiaren egitura hutsagatik du izena, batez ere plakak, edukiontziak, paletak eta 3 tonako beste material batzuk maneiatzeko egokia da. Ekoizpen-lerroen altuera-konexio agertokietan oso erabilia da panelen altzarien eta biltegiaren logistika bezalako industrietan. Batez ere, ezin hobea da transferentzia-ekipo astunekin lotzeko, adibidez, gantry kargatzeko eta deskargatzeko makinekin, "transferentzia horizontala + altxatze bertikala" hiru dimentsioko materiala garraiatzeko lotura eraikitzeko.

  3 tonako E-motako igogailuaren egitura hiru oinarrizko eskakizunen inguruan eraikitzen da: karga astuneko egonkortasuna, eraikuntzarik gabeko moldagarritasuna eta lotura adimenduna. Osagai guztiek elkarrekin lan egiten dute ekipamenduaren funtzionamendu eraginkorra eta segurua bermatzeko, zeina bereziki sei oinarrizko modulutan banatuta:

1. E-formako errodamenduen mahaigaina

  Mahaigaina 6 mm-ko lodierako karbono altzairuzko plakekin prozesatzen da, 2000 mm × 1450 mm-ko ohiko tamaina orokorrarekin. Erdian kanal huts bat gordeta dago, eskuzko transpaleta eta orga jasotzaileen sardexketan sartu eta irteteko egokia dena, materialak kargatu eta deskargatu azkar eta transferitzeko tresna osagarririk gabe. Mahaiaren ertza irristatzearen eta erortzearen aurkako neurriekin tratatzen da, altxatzean materialak mugitu eta irristatu ez daitezen. Bien bitartean, gainazala hautsez estalita dago herdoila saihesteko, tailerretan lan-baldintza hezeetara egokituz.

2. Gidatze Sistema Hidraulikoa

  6 zilindro hidrauliko multzoz hornituta (modelo batzuek 3 zilindro handi eta 3 txikien konbinazioa hartzen dute), Foshan-en, Guangdong-eko Haojiesi-ko 3kW-ko ponpa-estazio batekin edo 2.2kW-ko motor motor batekin konbinatuta, sistema 15MPa-ko gehienezko presioa irits daiteke, 3 tonako karga astunaren azpian altxatze egonkorra bermatuz. Olio hidraulikoaren transmisiorako burdinazko olio-hodiak hartzen ditu, presio eta higadura handiarekiko erresistenteak direnak. Horrez gain, kanpoko presioa arintzeko balbula bat instalatzen da beheranzko abiadura zehatz-mehatz kontrolatzeko eta gainkarga babesteko, gainkargaren ondorioz ekipoen kalteak saihestuz.

3. Guraizeen euskarria

  Euskarri-besoak 14 mm-ko lodiera handiko altzairuzko plakez eginak daude, eta markoa 80 × 5 mm-ko angelu-altzairuarekin soldatuta dago, maiztasun handiko altxatzeak eragindako estresaren deformazioari aurre egiteko zurruntasun orokor sendoa duena. Guraize-egiturak, ardatz nagusi solidoekin (eredu batzuk 60 ardatz nagusi lodituekin hornituta daude) eta errodamendu dinamikoekin batera, altxatze leuna bermatzen du trabarik gabe. Gutxieneko altuera 150 mm-ra jaitsi daiteke eta gehienezko altuera 950-980 mm-ra igo daiteke, lan-estazio ezberdinen altuera-konexio-baldintzak betez.

4. Kontrol Sistema Adimenduna

  Delixi-ren kontrol elektriko osoa hartuta, hiru funtzionamendu modu onartzen ditu: eskuzko, automatikoa eta pedala. Eskuzko moduak altuera beharren arabera doitzeko aukera ematen du; oinezko pedalen moduak eskuak askatzen ditu lantokiaren koordinaziorako; modu automatikoa indukzio infragorriko gailu batekin hornituta dago, eta posizio adimendunaren konpentsazioa egin dezake "plaka bat kentzean plaka bat kentzean automatikoki lodiera bat igo eta plaka bat jartzen denean automatikoki jaisten", altuera doitzeko eskuzko esku-hartzerik gabe.

5. Babes osagarriak

  Deformazioaren aurkako plaka elektriko batekin hornituta, potentzia-ardatza karga astunetan okertu ez dadin. Bien bitartean, larrialdietarako gelditzeko botoia eta gainkargako alarma modulua ditu. Eredu batzuk, gainera, behatz babes elektriko batekin instalatzen dira, altxatzerakoan operadoreak astindu ez ditzaten, segurtasun industrialaren zehaztapenak betez.

6. Oinarria eta Instalazio Egitura

  Makina osoak hobirik gabeko diseinua hartzen du, eta behealdean irristatzearen aurkako oinek maila fin-fintu dezakete, tailerreko zoruan eraikuntza suntsitzaileen beharra ezabatuz. 530 kg inguruko pisuarekin, zuzenean lur lau batean jar daiteke erabiltzeko, lehendik dauden produkzio-lerroen eraldaketa azkarrera egokituz.

1. NukleoaEkipamenduaren abantailak

• Eraikuntzarik gabeko moldagarritasuna:Ez da hobi txertatzerik behar, eta jarri ondoren berehala erabil daiteke, ekoizpen-lerroen eraldaketaren denbora eta kostua asko murriztuz, bereziki egokia enpresa txiki eta ertainen ekoizpen-lerroak berritzeko.
• Karga astuneko eraginkortasuna:3 tonako kargak plaka pila osoak transferi ditzake aldi berean, hau da, eskuzko loteen manipulazio tradizionala baino 4-6 aldiz eraginkorragoa, eta altxatzea egonkorra da kalte materialik gabe.
• Lotura adimenduna: Infragorriaren indukzio automatikoa posizioaren konpentsazio funtzioa ezin hobeto konektatu daiteke gantry kargatzeko eta deskargatzeko makinaren hutsuneko lan-estazioarekin, "gantry blanking - igogailu automatikoko berdinketa - ondorengo prozesuaren karga" funtzionamendu etengabea eginez, lantokiaren itxaron-denbora murriztuz.
• Erreminta anitzeko bateragarritasuna:E formako mahaigaina transferentzia-ekipamendu ezberdinetarako egokia da, hala nola eskuzko palet-kamioiak, eskorga-elektroak eta arrabol-lerroak, eta malgutasunez txertatu daiteke ekoizpen-lotura mota desberdinetan.


2. Ekoizpen-lerroen koordinazioa Gantry-ko karga eta deskarga-makinekin

  Paneleko altzarien ekoizpen-lerro automatizatuan, 3 tonako E-motako igogailua maiz gantry kargatzeko eta deskargatzeko makinaren material biltegiratze eta altuera konexio nodo gisa balio du:

• Gantry kargatzeko eta deskargatzeko makinak ebakitako plakak E motako igogailuaren mahaigainera eramaten ditu;
• Igogailua automatikoki egokitzen da altuera egokira, ertz-banda-makinaren lantokiaren altueraren arabera;
• Ertz-banda-makinaren bultzatzaile malguak zuzenean hartzen ditu plakak igogailu-oholetik elikatzeko, prozesu osoan eskuzko transferentziarik eta altuera kalibratu gabe, ebaketa- eta ertz-banda-prozesuen arteko loturarik gabeko konexioa eginez, eta txanda bakarreko ekoizpen-gaitasuna % 20 baino gehiago handitu daiteke.
