3 CNC zulagailuen konexioa

1.Produktuaren Sarrera

3 ~ 4 CNC zulagailuen konexiorako ekipamendua, garraiatzeko arrabolen mahai automatikoa, itzulpen makina eta kontrol sistema adimenduna. Funtzionamendua sinplea da eta automatizazio maila altua da. Arbela eskuz bakarrik jarri behar da, eta kode-irakurleak automatikoki irakurtzen du taulako bi dimentsioko kodea prozesatzeko informazioa. Kontrol-sistemak automatikoki banatzen du taula sei aurpegiko zulaketa zentrora, eta sei aurpegiko zulaketak taularen sei aurpegien eta aurpegi positibo eta negatiboen zirrikituen prozesamendua osatzen du. Konexio-multzo osoa bi langilerekin bakarrik hornitu behar da. Produkzio-jarraitasun handiagoa eta lan-kostu txikiagoak.

2. Produktuaren parametroa (zehaztapena)

Connection of 3 CNC Drilling Machine

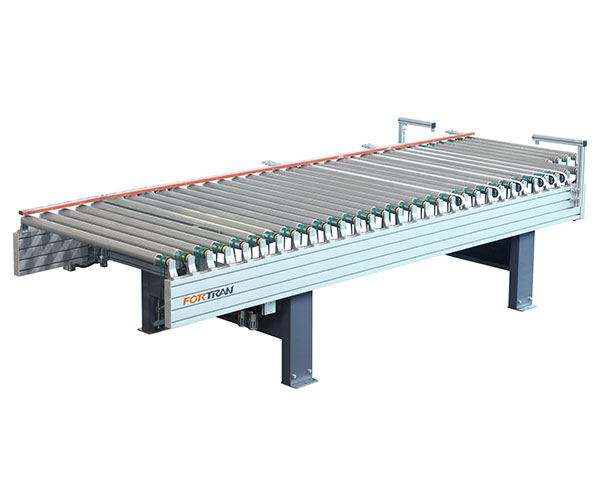

a.Panelerako arrabolen garraiatzailea

Eredua	FQ-DLG1330
Kanpo Dimentsioa	L3000*W1415*H900±50mm
Roller erdiko distantzia	80mm edo 120mm
Kargatzen	50 kg/m²
Habe Nagusia	240*50 Aluminioa
Arrabolaren diametroa	†54
Gomaren lodiera	2 mm
Gerriko sinkronoaren marka	Shanghai Yong Li
Errodamendua eserlekuarekin	TR
Energia hornidura	0,75kw
Arrabolaren luzera	1300 mm eta 1000 mm
Abiadura	15-28 m/min
Motorra	Wangxin edo Zhengming
Maiztasun-bihurgailua	Taiwanen Delta
Osagai pneumatikoa	Taiwan AirTAC
Tentsioa	3 fasea 380V, 50Hz

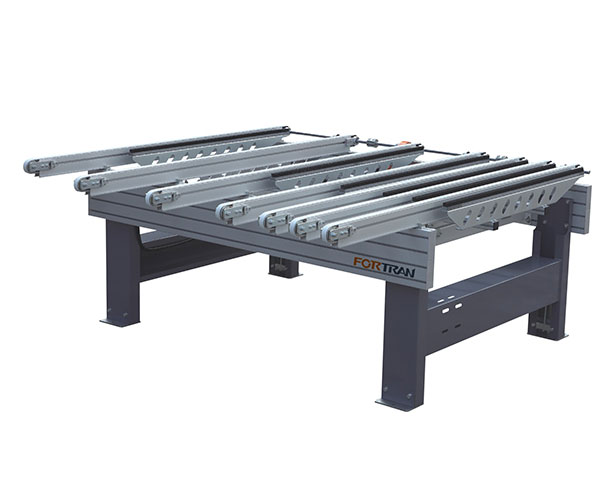

b.Itzulpen-garraiatzailea

Eredua	FQ-PYJ2030
Kanpo Dimentsioa	L2500*W1530*H900mm
Panelaren luzera	250-2400mm
Panelaren zabalera	250-1200 mm
Habe nagusia	240*50 aluminioa
Kargatzeko gaitasuna	100kg/m2
Potentzia osoa	0,75 kW
Abiadura	10-28m/min
Gerriko sinkronikoa	Shanghai Yongli
8 gerriko sinkrono
Laneko altuera	900 mm
Etengailu fotoelektrikoa	Alemaniako Gaixoa
Maiztasun-bihurgailua	Delta/ Berrikuntza
Makineria elektrikoa	WANSHSIN
Osagai pneumatikoak	Taiwan AirTAC

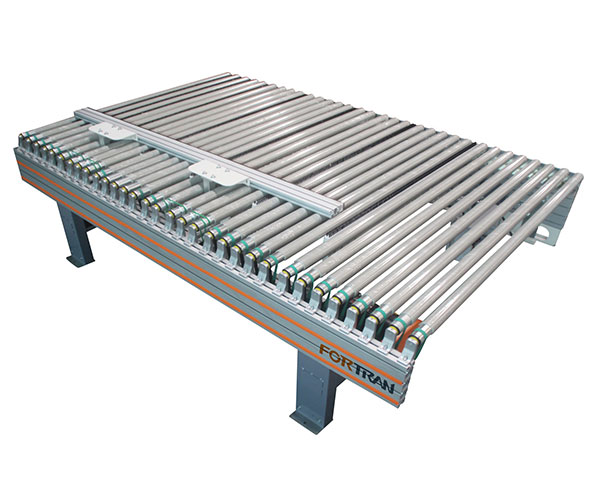

C. Arrabolen garraiatzailea panelerako itzulpen gailuarekin

Eredua	FQ-DLPY1530/2030
Kanpo Dimentsioa	L3000*W1530*H900mm
Panelaren luzera	250-2400mm
Panelaren zabalera	250-1200 mm
Habe nagusia	240*50 aluminioa
Kargatzeko gaitasuna	100 kg/m²
Roller distantzia	120 mm
Arrabolaren diametroa	†54
Arrabolaren gomaren lodiera	2 mm
Potentzia osoa	0,75KW*2
Abiadura	10-28m/min
Gerriko sinkronikoa	Shanghai Yongli
8 gerriko sinkrono (Errolaren distantzia 120 mm-koa da gerriko sinkrono bat dagoenean.)
Laneko altuera	900 mm
Etengailu fotoelektrikoa	Alemaniako Gaixoa
Maiztasun-bihurgailua	Delta/ Berrikuntza
Makineria elektrikoa	WANSHSIN
Osagai pneumatikoak	Taiwan AirTAC

1. Arrabolaren gainazala inportatutako kautxu gris distiratsuz estalita dago (higadura erresistentea eta ez zaurgarria)
2.Eserlekua duen errodamendua: TR (benetako lehen lerroko marka, zarata anormalik ez, iraunkorra eta ez zaurgarria)
3.Gerriko elastikoa Shanghai Yongliz egina dago, iraunkorra eta ez da apurtzen erraza
4.Oinak integralki tolestuta daude eta indar handiz soldatzen dira

4.Produktuaren xehetasunak
