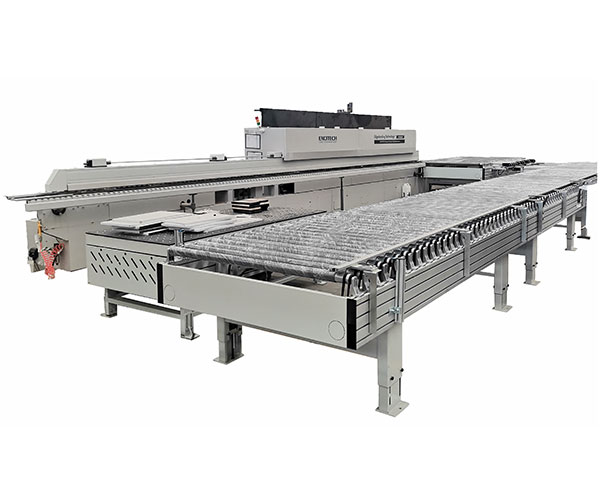

Arrabol motako itzulera garraiatzaile-lerroa ertz-bandarako makinarako

1.Produktuaren Aurkezpena

Edgebanding Machinerako Roller motako Itzulera Zinta Lineak automatizazio maila handia du; PLC programazioa funtzionamendu erraza da, makina fidagarritasuna eta errendimendu ona du. Lehenik eta behin, langileak eskuz elikatzen du pieza albotik, zigilatutako piezak Roller motako Itzuliko Garraio-Lineak jasoko du ertz-bandarako makina itzultzeko automatikoki itzultzeko, eta, ondoren, eskuz bihurtuko ditu beste aldeak berriro ertz-bandak egiteko, horrela konturatzeko. ertz itzuleran adimendunaren funtzioa.

2. Produktuaren parametroa (zehaztapena)

Eredua	FQ-UX22
Piezen sorta	300*300-1200*2400mm
Piezen lodiera	10 ~ 60 mm
Gehienezko karga-pisua	100kg
Lan-abiadura	12~28M/min
Energia hornidura osoa	7,5 kW

Lehenengo zatia: Makina Burua-1

Kanpo-dimentsioa	L3500*W2330mm(1815)*H900±50mm
Arrabolaren luzera	1700 mm eta 1400 mm
Habe Nagusia	240*50 Aluminiozko profila
Roller Dia	56 mm gomaz estalita
Gomaren lodiera	3 mm
Arrabolen arteko distantzia	120 mm

Bigarren zatia: Makina Burua-2

Kanpo-dimentsioa	L3000*W2660mm (1615)*H900±50mm
Arrabolaren luzera	1500 mm
Habe Nagusia	240*50 Aluminiozko profila
Roller Dia	56 mm gomaz estalita
Gomaren lodiera	3 mm
Arrabolen arteko distantzia	120 mm
Gehitu Bakelite plakarekin panelari eusteko

Hirugarren zatia: Arrabolen garraiatzailea

Kanpo-dimentsioa	L6900*W1415mm *H900±50mm
Habe Nagusia	240*50 Aluminiozko profila
Roller Dia	56 mm gomaz estalita
Arrabolaren luzera	1300 mm
Gomaren lodiera	3 mm
Arrabolen arteko distantzia	120 mm

Laugarren zatia: bola flotatzaile pneumatikoa

Dimentsio osoa	L2500*W1200*H800~900mm
Mahai-oholaren materiala	8#U-altzairua Bakelite plakarekin
Marko nagusia	60*40*3mm-ko hodi laukizuzena
Energia hornidura	1,5 KW
Altxatze funtzioarekin, altxatzeko tartea 100 mm ingurukoa da

Bosgarren zatia: Mahai flotatzaile pneumatikoa

Dimentsio osoa	L1800*W600*H900±50mm
Mahai-oholaren materiala	8#U-altzairua Bakelite plakarekin
Aire-hazgailua	1,5 KW, marka
Hanka	60*40*3mm-ko hodi laukizuzena
Marko nagusia	40*60 altzairua

1.Egonkorrak garraiatzea, materialen eta garraiatzeko mugimendu erlatiborik gabe, garraiatzeko objektuen kaltea murrizten du;
2.Egitura sinplea, mantentzeko erraza; Energia kontsumo baxua eta kostu baxua.
3.Eragiketa-erresistentzia txikia ez ezik, piezaren higadura ere txikia da, beraz, produktibitatea handia da, eta horrek produkzio kostua murrizten lagun dezake.

4.Produktuaren xehetasunak
