Ertzak Banding Makinen Gerriko Itzulerako Linea: Panel Altzarien Ertz Banding Prozesuetarako "Zirkulazio Hub" automatizatua

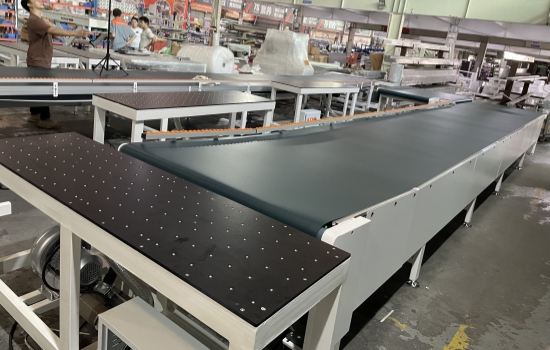

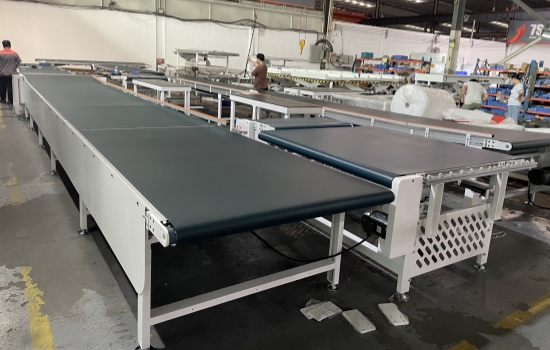

Ertzak bandatzeko makinaren gerrikoa itzultzeko lerroagarraiatzeko gailu automatizatu bat da, ertzak lisatzeko makinekin lan egiteko bereziki diseinatua. Uhal bat erabiltzen du garraiatzeko euskarri gisa eta "itzulera zirkularra" egitura erabiltzen du norabidea aldatzeko, garraiatzeko,

eta panelen karga sekundarioa ertz-bandaren ondoren.

Gailu honek eskuzko panelen manipulazio-metodo tradizionala guztiz ordezkatzen du, ertz-banda-prozesuak konektatzeko eta ekoizpenaren eraginkortasuna hobetzeko funtsezko osagai gisa balio duena. Asko erabiltzen da eskala handiko prozesatzeko agertokietan, hala nola etxe osoko pertsonalizazioan eta altzarien ekoizpenean.

Funtzio nagusiak: "Eraginkortasuna eta lana" Mina-puntuak zuzentzea Edge Banding prozesuetan

1. Garraio zirkular automatizatua:

 Ertzak lisatzeko makina batek panel baten ertz bakarreko bandak amaitu ondoren, gerrikoa itzultzeko lerroak zuzenean helarazi dezake panela norabidea aldatzeko mekanismora eskuz manipulatu gabe.

 Ondoren, panela automatikoki itzultzen da ertz-banda-makinaren elikadura-muturrera, "ertz-banding → itzuli → re-edge banding"-ren begizta itxiko eragiketa bat osatuz.

 Langile bakar batek ertz-banda-makina bat erabil dezake ertz anitzeko banda osatzeko, lan-kostuak % 60 baino gehiago murriztuz.

2. Panelaren babes egonkorra:

  Higadura erresistenteak eta irristagaitzak diren uhalak (adibidez, PU materiala) garraiatzeko euskarri gisa erabiltzen dira. Presio-arrabolekin eta gida-bafleekin konbinatuta, panelak uniformeki tensatzen dira eta modu egonkorrean funtzionatzen dute garraioan.

  Horri esker, eskuzko manipulazioak eragindako ertz-talkak eta gainazaleko marradurak saihesten dira, eta bereziki egokia da gainazal hauskoretarako, hala nola PET-eko ate-paneletarako eta azaleko film-paneletarako.

3. Ekoizpen-beharretara egokitzea malgua:

  0 eta 1000 mm/min arteko abiadura doitzea onartzen du, ertz-banda-makinaren prozesatze-erritmoarekin zehaztasunez egokitu daitekeena.

  Diseinu modularraren bidez, 3-50 mm-ko lodiera eta gehienez 2,4 m × 1,2 m-ko tamaina duten paneletara egokitu daiteke.

  Gainera, "U formako", "L itxurako" eta bestelako diseinuetan pertsonaliza daiteke tailer-espazio ezberdinetara egokitzeko.

4. Ekoizpen-lerro automatizatuekin konexioa:

  Ertz-banda-makina anitzekin, CNC mekanizazio-zentroekin edo kargatzeko makina automatikoekin lotu daiteke "panela ebaketa → ertz-banda → zulaketa" estaltzen duen ekoizpen-lerro guztiz automatizatua osatzeko.

  Goi-mailako modelo batzuek MES sistemetara konektatzea onartzen dute, denbora errealean garraiatzeko abiaduraren eta panel-kopuruaren jarraipena egiteko, ekoizpenaren kudeaketa errazteko.

Aplikazio-eszenatokiak: "Multi-Edge Banding"-en oinarrizko beharretara bideratzea

Gerrikoa itzultzeko linearen aplikazioa oso kontzentratuta dago ertz anitzeko bandak behar dituzten prozesatzeko agertokietan, eta altzariak ekoizteko "funtsezko ekipamendua" da:

1. Ertz anitzeko bandak ertz bakarreko makina batekin:

  Ertzak lisatzeko makina guztiz automatiko batekin erabiltzen denean paneletarako 2-4 ertz-banda-prozesuak burutzeko (adibidez, armairuko alboko paneletarako lau ertzeko bandak),

  panela gerrikoaren itzulera-lerroaren bidez itzultzen da lehen ertzaren bandaren ondoren. Langileek panelaren norabidea soilik doitu behar dute bigarren ertz-banda hasteko, prozesu osoan eskuz manipulatu gabe.

2. Ekoizpen automatizatua ekipamendu anitzeko loturarekin:

  Goi-mailako fabriketan, bi ertz-banda-makina lotzen ditu "makina bikoitzeko lerroa" osatzeko; makina bat panelen alde luzeak ertzak lotzeaz arduratzen da,

  eta bestea alde motzetarako. Uhalaren itzulera-lerroak tarteko transferentzia egiten du, "bakarreko kargak, lau ertzetako bandak" prozesatzea ahalbidetuz.

3. Tamaina handiko panelen garraio eraginkorra:

  Tamaina handiko paneletarako, hala nola, armairuko ate paneletarako eta telebistarako paneletarako, uhal anitzen garraio koordinatuak panelak okertzea eta deformatzea eragozten du.

  Malda garraiatzeko atalekin eta arrabol osagarriekin konbinatuta, panel handien itzulera egonkorra bermatzen du kalterik gabe.
