Kutxak ixteko makina automatikoa

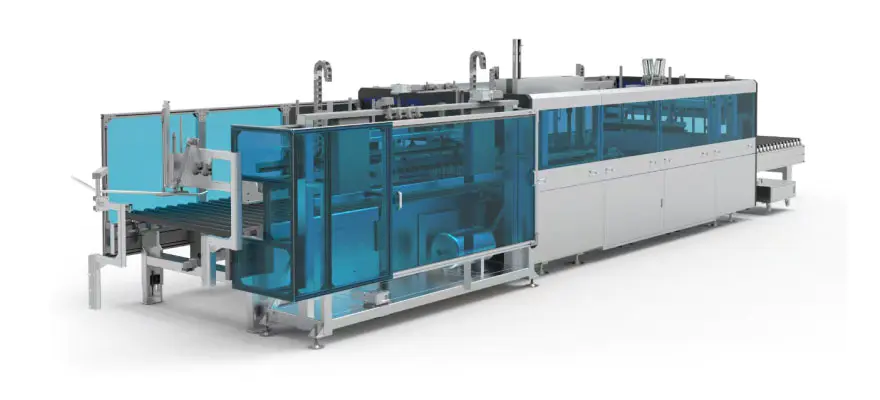

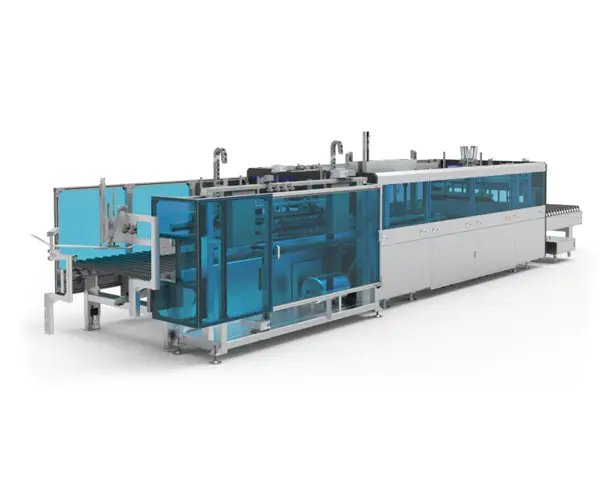

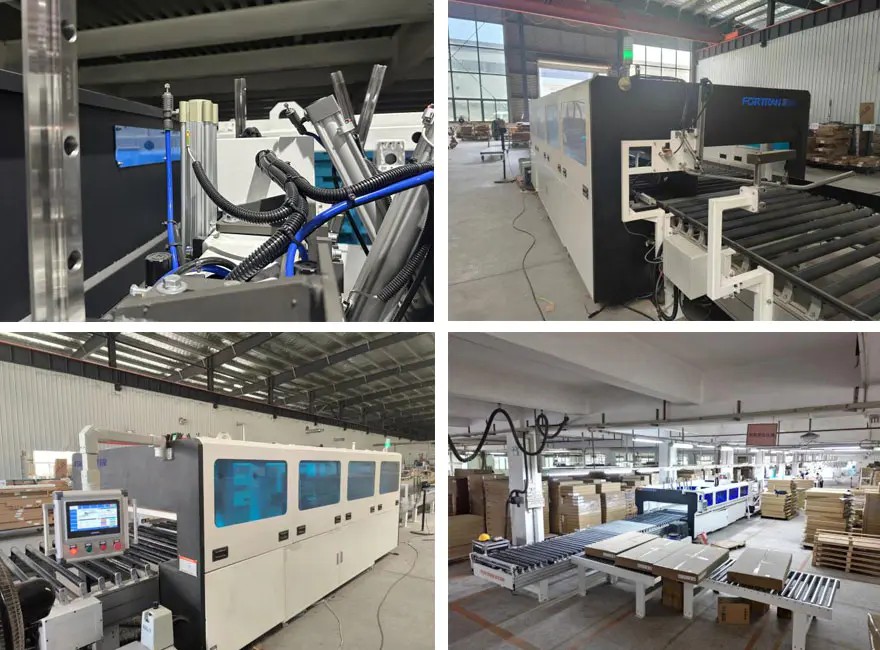

Makina Irudia

Makinen zehaztapenak

Neurriak L*W*H (mm)	Makinaren pisua (kg)	Energia hornidura (kW)	Karga garraiatzea （kg）	Laneko altuera (mm)
10200*2200*2260	3200 kg inguru	10.9	50	800±50

Prozesatzeko Parametroak

Kartoia prozesatzeko luzera (mm)	Kartoia prozesatzeko zabalera (mm)	Kartoia prozesatzeko altuera (mm)	Zigilatzeko eraginkortasuna (ziklo/min)	Paper korrugatuaren lodiera (mm)
300-2900	200-1200	(Egurrezko panelaren lodiera 18) 20-280	4-8	2,5-6

1.Core osagaiak: Eva azkar lehortzeko beroa urtzeko kola makina; serbo motorra; erreduzitzaile planetarioa; laser telemetroa; gerriko sinkronikoa; burko blokearen errodamendua; maiztasun aldakorreko motorra; harra engranaje erreduktorea;
2.Transportazio-arrabolek inportatutako PVC gomazko mahukak erabiltzen dituzte, malguak eta iraunkorrak;
3.Kasu-zigilatzeko mekanismo lineala doitasun-gida linealek gidatzen dute, fidagarritasun eta iraunkortasun handia bermatuz;
4.Bretzetako eta kola-pistolen potentzia doitasun handiko serbo-motorek ematen dute, erraz kontrolatzen eta ekipamenduaren zehaztasuna hobetzeko;
5.Makina unitate autonomo gisa erabil daiteke edo etxeko ontziratze-lerro pertsonalizatu batekin integratuta egon daiteke, erabilera aldakor eta malguak eskainiz.

1.Erabilera
A. Kutxak ixteko makina automatiko hau goi mailako altzarien ontziratzeko kaxak zigilatzeko erabiltzen da.
B.Ekipo hau M/A-0410 eta M/A-0419 ereduetako kartoiak zigilatzeko erabiltzen da.
C. Kartoiaren behealdea itsatsi egiten da lehenik, ondoren ontziratu beharreko elementuak eta betegarrizko materialak barruan jartzen dira, eta ondoren makina zigilatu.

2. Lan-printzipio orokorra
Ekipamendu osoa bost ataletan banatzen da: neurtzeko makinen sekzioa, elikadura buffer makinaren sekzioa, tunel zigilatzeko sekzioa, trantsizio makinen sekzioa eta bultzatzaile zigilatzeko atala.

A. Funtzionamenduan, ontziratutako kartoiak, elementuak barruan beteta, neurtzeko makinaren sekziotik sartzen dira erreferentziako ertzean zehar. Sarrerako zabalera-sentsoreak gutxi gorabehera kartoiaren zabalera neurtzen du. Kartoia neurtzeko makinaren atalaren amaierara iristen denean, baffle gailu batek gelditzen du. Pintza-gailu aktiboek kartoiaren zabalera zehatz-mehatz neurtzen dute eta presio handiko plaka gailuak zehaztasunez neurtzen du kartoiaren altuera. Horren ondoren, kartoia neurtzeko makinaren sekziotik elikadura-buffer makinaren ataletik tunel zigilatzeko atalaren sarrerara mugitzen da.

B. Kartoia tunel zigilatzeko sekzioan sartzen denean, sarrerako kola-pistolak urtze beroko itsasgarria aplikatzen du kartoiaren luzeran. Ondoren, zigilatzeko kanaletik pasatzen da, hau da, haga tolesgarrien multzoa, sakatze-mekanismoa, alboko uhal-mekanismoa eta kontrapisu-uhal-mekanismoa, alde luzearen zigilatzea osatuz.

C. Kartoia, bere alde luzea zigilatuta, trantsizio-makinaren sekziora mugitzen da eta bultzatzaile zigilatzailearen atalaren sarreran dagoen aurrealdeko baffle gailuak gelditzen du. Ondoren, lehenengo alde laburra itsatsi eta zigilatzen da ihinztagailuaren, aurrealdeko sakatzeko plakaren gailuaren eta aurrealdeko zigilatzeko plakaren gailuaren bidez. Lehenengo alde laburra zigilatu ondoren, kartoia bultzatzaile zigilatzailearen sekzioan sartzen da eta atzera egiten du, non atzeko bafle gailuak gelditzen duen. Ondoren, bigarren alde laburra itsatsi eta zigilatu egiten da ihinztagailuak, atzeko plaka sakatzeko gailuak eta atzeko plaka zigilatzeko gailuak. Une honetan, kartoiaren zigilatzeko prozesu osoa amaitzen da, eta bultzatzaile zigilatzaileen ataletik ateratzen da.

D. Kartoiak zigilatzeko metodo honek, kutxaren zabalera aitortzen duena, modu eraginkorrean zigilatu ditzake tamaina ezberdinetako kartoiak elikadura-prozesuan zehar, kutxen neurriak sartu beharrik gabe.

E. Dimentsio berdinak dituzten kartoien sorta zigilatzeko, ekipoak lote moduan alda daiteke. Lehenengo kartoiaren zabalera neurtu eta balio hori serie osoari aplikatu ondoren, tunel-zigilatzeko atalak kanalaren tamaina doitzen du eta ez du aldatzen, zigilatzeko eraginkortasuna hobetuz. Gehienezko tarifa minutuko 8 paketeraino irits daiteke.

Egitura funtzionala

Ez.	Elementua	Ezaugarri
1	Aurrealdeko ataleko elikadura	Lortu paketeen elikadura-funtzioa, azkar, zehaztasunez eta eraginkortasunez paketeak izendatutako posizioetara entregatuz. Habe nagusia karbono altzairuz egina dago eta plastikoz estalita dago. Paketeak zehaztasunez lerrokatuta daudela ziurtatzeko, gida eta lerrokatze mekanismo finko bat erabiltzen da paketeak posiziora gidatzeko.
2	Altuera neurtzeko gailua	Aluminiozko prentsa blokeak paketeen altuera neurtzeko eskala elektronikoko sentsoreen eta zilindro pneumatikoen bidez erabiltzen dira, eta datuak itzultzen dira.
3	Estalkia	Ekipamenduaren erakargarritasun estetikoa areagotuz, nolabaiteko babes-maila ere emanez, egitura orokorra plastikoz estalitako karbono altzairuzko plaka tolestuz egina dago batez ere. Are gehiago hobetu da aluminiozko profil espezializatuekin eta panel akriliko errege urdinekin.
4	Rack	Makinaren markoa hodi angeluzuzenak eta altzairuzko plakak soldatuz fabrikatzen da, eta ondoren doitasun mekanizatua egiten da. Horrek muntaia zehaztasun eta zehaztasun operatibo handia bermatzen du, zerbitzu-bizitza luzea eta ekipoaren egonkortasun ona bermatuz.
5	Guruin gailua	Kartoiaren goiko estalkia modu eraginkorrean eusten du, hurrengo zigilatzeko prozesurako prestatzen.
6	Aurrean eta Atzeko bafleak	Paketeen posizionamendua lortzen du. Errodamendu linealek, kromatuzko ardatzekin batera, orientazio lineala eskaintzen dute. Etapa anitzeko zilindro pneumatikoak bereiz kontrolatzen dira eta, itsasteko sistemarekin batera, bi etapako altuera doitzea lortzen dute. Horrek itsatsi-prozesuaren kalitatea bermatzen du eta paketea modu eraginkorrean kokapen zehatz batean eusten du.
7	Zabalera neurtzeko gailua	Potentzia sistema horizontalak doitasun handiko motorrak erabiltzen ditu erreduktoreekin batera transmisio-sistemaren egonkortasuna bermatzeko. Kartoiaren goiko hegalak tolesteaz arduratzen da nagusiki zigilatzeko ekintza osatzeko. Mekanismoak gida linealak erabiltzen ditu mugimendu lineala zuzentzeko, zilindro pneumatikoek eta hainbat abiadura kontrolatzeko balbula aire-zirkuitua erregulatzen duten potentziarekin, funtzionamendu azkarra eta egonkorra lortzeko.
8	Zilindro bikoitzeko plaka bultzatzeko pieza mekanikoak	Kartoiaren goiko hegalak tolesteaz arduratzen da nagusiki zigilatzeko ekintza osatzeko. Mekanismoak gida linealak erabiltzen ditu mugimendu lineala zuzentzeko, zilindro pneumatikoek elikatzen dituztenak eta aire zirkuituan abiadura kontrolatzeko balbula anitzek erregulatuta, funtzionamendu azkarra eta egonkorra lortzeko.
9	Guruinen mekanismoa	Kartoiaren goiko estalkia bermatzeaz arduratzen da batez ere paketea mugi ez dadin. Mekanismoak gida linealak erabiltzen ditu mugimendu lineala zuzentzeko, eta zilindro pneumatikoaren diseinu eszentrikoak paketearen egonkortze hobea eskaintzen du.
10	Ertz motzeko itsasgarri ihinztaketa sistema	Gida-erraila mekanismo osoa aurrera eta atzera linealki gidatzeaz arduratzen da. Doitasun handiko serbo motor batek potentzia-iturri egonkorra eskaintzen du, eta planeta-erreduzitzaileen etxeko marka ezagun baten erabilerak epe luzerako potentzia-irteera fidagarria bermatzen du. Gida lineala alderantzizko posizioan instalatzen da kolaz ihinztatu ez dadin, gidaritza garbia eta egonkorra bermatuz.
11	Atzeko deskargako makina	Paketeen deskargaren funtzioa lortzeko, etapa bikoitzeko sistema bat erabiltzen da paketea azkar, zehaztasunez eta eraginkortasunez entregatzeko. Habe nagusia karbono altzairuz egina dago eta plastikoz estalita dago.
12	Kola-makina sistema	Eva azkar lehortzen den kola urtzeko makinak kola ihinztaketa etengabea eta tarteka lor dezake. Erabat funtzionala da, konfiguratzeko erraza eta funtzionatzeko erosoa da.
13	Behera sakatzeko mekanismoa	Serbomotorrak erreduktorea gidatzen du igogailua biratzeko, kokapen bertikal zehatza lortuz. Zilindro pneumatikoak pisua murrizteko eta paketea trinkotzeko erabiltzen dira, aurrera mugimendu egonkorra eta leuna bermatuz.
14	Alboko presio taldea	Zilindro pneumatikoak eta gida linealak barrura eta kanpora mugitzen dira kartoia kokatzeko eta sakatzeko. Teflon materialak kola itsastea eragozten du, kartoiaren konpresio hobea bermatuz.
15	Alboko euskarriaren muntaia	Serbomotorrak erreduktorea gidatzen du engranajeak biratzeko, gida linealekin transmisioa ematen, alboko kokapen zehatza lortuz. Alboko lerrokatze-atalak Teflon arrabolak erabiltzen ditu abiadura koherentea bermatzeko.
16	Erdi Sekzioa Zigilatzeko Zatia	Erdiko sekzioko arrabolaren transmisioak etapa bikoitzeko potentzia sistema erabiltzen du, paketeen elikaduraren eraginkortasuna hobetzen duena eta itxaron-posizioen distantzia murrizten duena.
17	Aurretik tolesturiko egitura elikadura	Elikatu aurre-tolestura-egitura euskarri finko altxatzailearekin, servomotorea bultzatutako erreduzitzailea gidatzeko torlojuaren doitasun-kontroleko altxaketa erabiliz; goiko estalkia eta beheko presioa erabiliz, serbo motor gidatutako erreduzitzailea gidatzeko torlojuaren doitasun kontrolaren altxatze posizioa kartoiaren altuera posiziora iristeko; ertz tolesgarria arrabolaren serbo motor bultzatutako erreduktorea erabiliz torlojua kontrola altxatzeko zilindroaren kontrola tolestura ertz arrabola presio txikiagoa paperaren azala lortzeko ertz luzeko paper azala aldez aurretik tolestu aurretik ertza lortzeko, zigilatzeko kutxa leunagoa izan dadin;

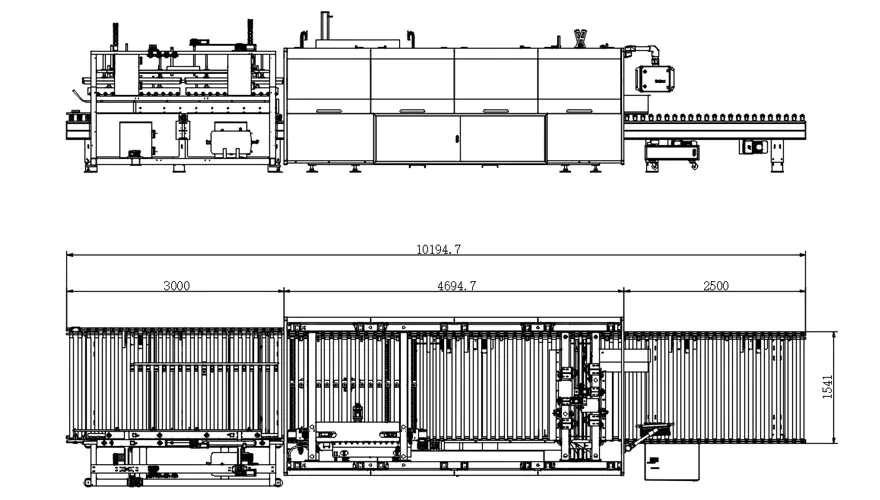

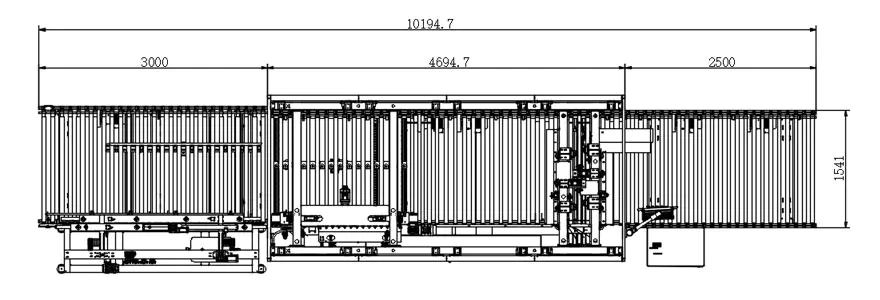

Hiru Ikuspeko Marrazkiak

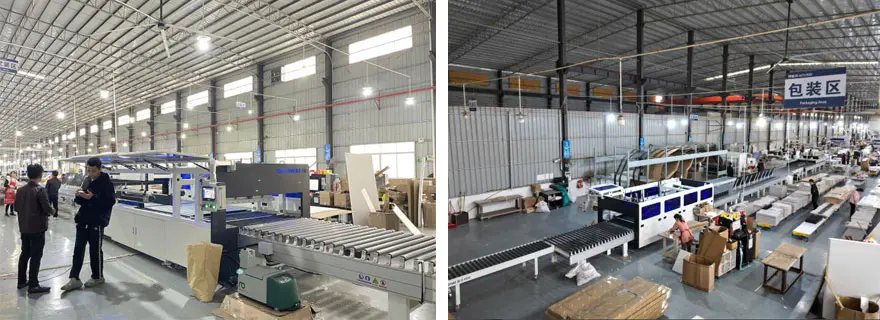

Ekoizpen-prozesuaren moduaren diagrama eskematikoa

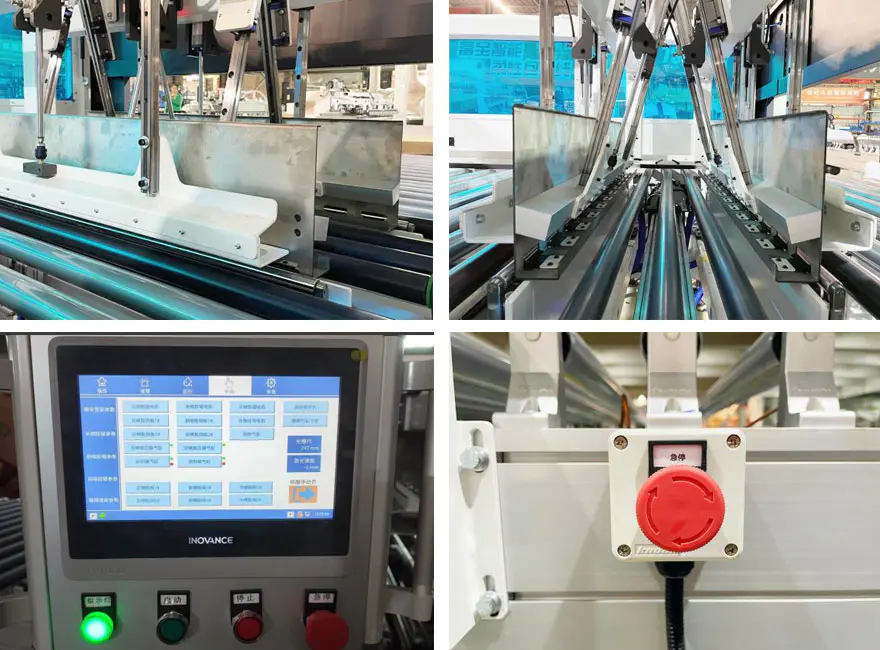

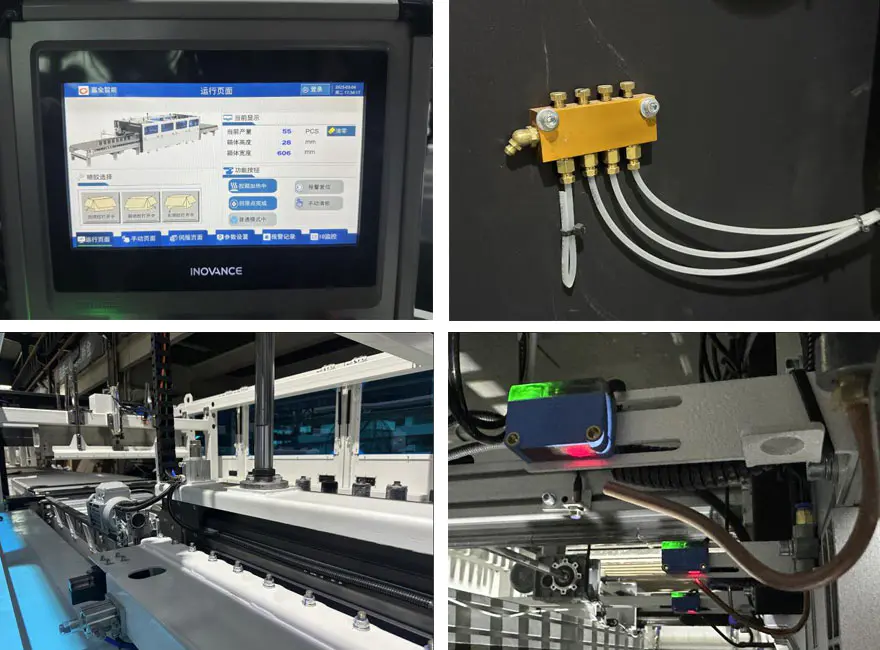

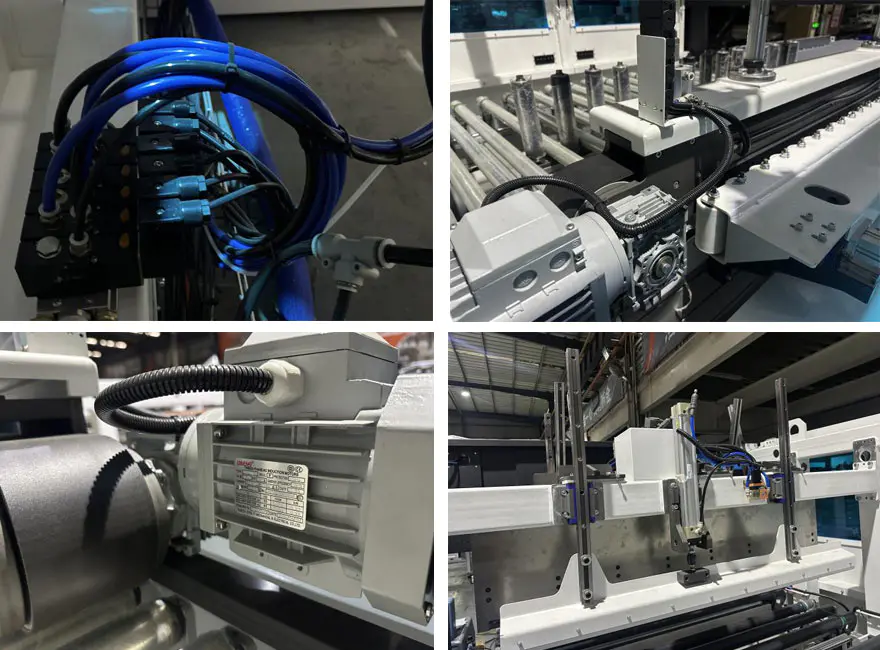

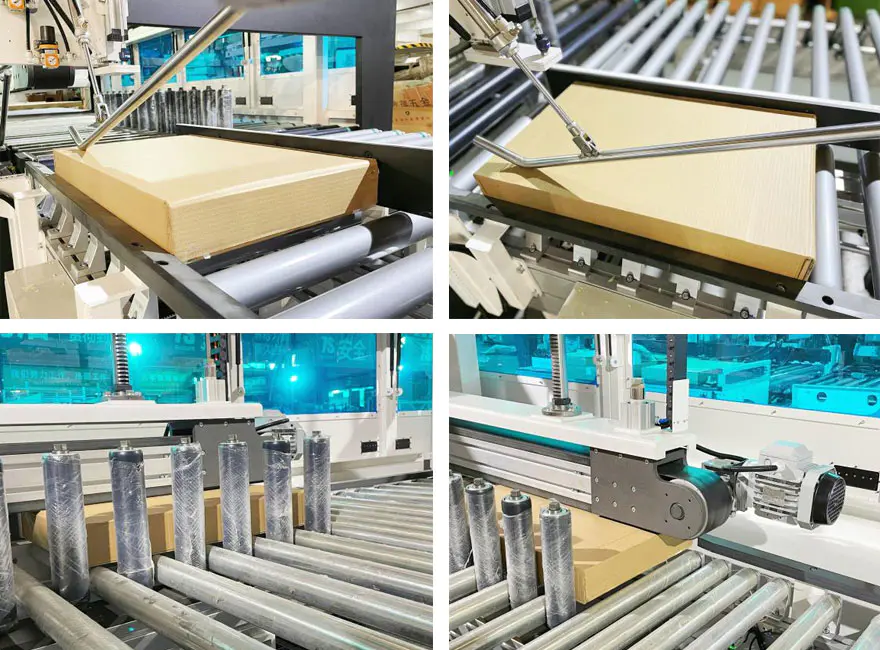

Irudi zehatzak

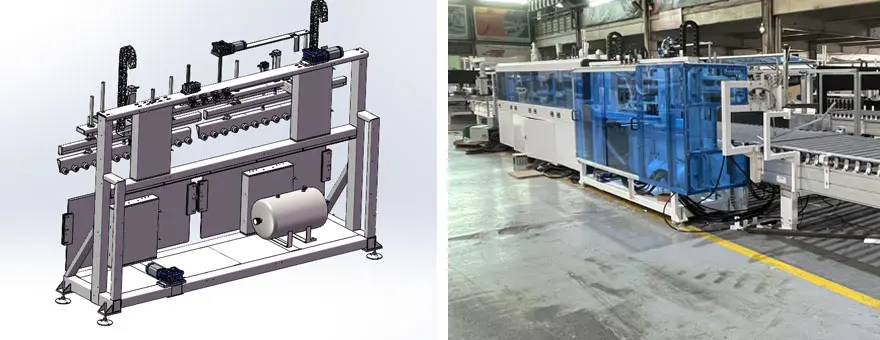

Aurretik tolesturiko egitura

Eramangarri diren piezen eta kontsumigarrien zerrenda

1.Wearable Piezen Zerrenda

Ez.	Elementua	Zehaztapenak	Iradokitako kantitatea	U8 zenbakia
1	PTEE arrabola	BZ-LFXJ-01-03-01-01	2
2	M16 mutur bikoitzeko zutaina	BZ-FXJ-G-015	2
3	Teflon presio-gurpila		4
4	Sakatzeko gerrikoa (gida bikoitza mota)	95-L3990 （Lodiera 3）	1
5	Alboko lerrokatze-uhala (gida hirukoitza)	195-L3742 （Lodiera 3）	1
6	Tiradun gerriko elastikoa	392*20*1,5	15
7	Presioa murrizteko balbula	GR20008F1	1
8	Sarrerako gas-balbula	PSL8-02A	1
9	Artikulazio flotagarria	F-M16X125F	4
10	Zilindroa	SAI 50X350S	1
11	Zilindroa	SAI50x300S	1
12	Graduatzailea	HGW30CC	1
13	Errodamendu linealak muntatzeko euskarria	LHBBW20	1
14	Altzairu-nukleodun gerriko sinkronoa	S8M-3984-25 (Irekita)	1
15	Graduatzailea	HGH25CA	1
16	Altzairu-nukleoa josturarik gabeko gerriko sinkronoa	30-S8M-800	1
17	Altzairu-nukleoa josturarik gabeko gerriko sinkronoa	30-S8M-872	1
18	Etengailu magnetikoa	HX-31R-2M	2
19	Elektrobalbula	4V210-08B	3
20	Gomazko xurgagailua	SE-15 (Urdina)	3
21	Entxufatzeko errelea	RXM4LB2BD	1
22	Erreleboaren oinarria	RXZE1M4C	1
23	Erreleboa	RXT-F01	3
24	Hurbiltasun etengailua	IME08-02BPOZT0S	1

2.Kontsumigarrien zerrenda

Ez.	Elementua	Zehaztapenak	Iradokitako kantitatea	U8 zenbakia
1	Unitate nagusia iragazki-sarea	133272	1
2	Eztarriko junta	127028	6
3	Spray pistola iragazkia sare	126150	3
4	AX toberaren modulua	167400	6
5	24V-ko elektrobalbula	150236	6
6	Toberaren junta	100368	12
7	Altzairuzko kanalizazio-junta	107332	6
8	Angelu zuzeneko pita 0,5 MM	130897	4
9	Orratza	500661	1
10	Pistoi ponpa konpontzeko kit	112757	1
11	AX toberak konpontzeko kit	167414	6
12	Atzera-fluxuaren balbula kit	163008	1
