Neurketa Estazio Inteligente Integratua

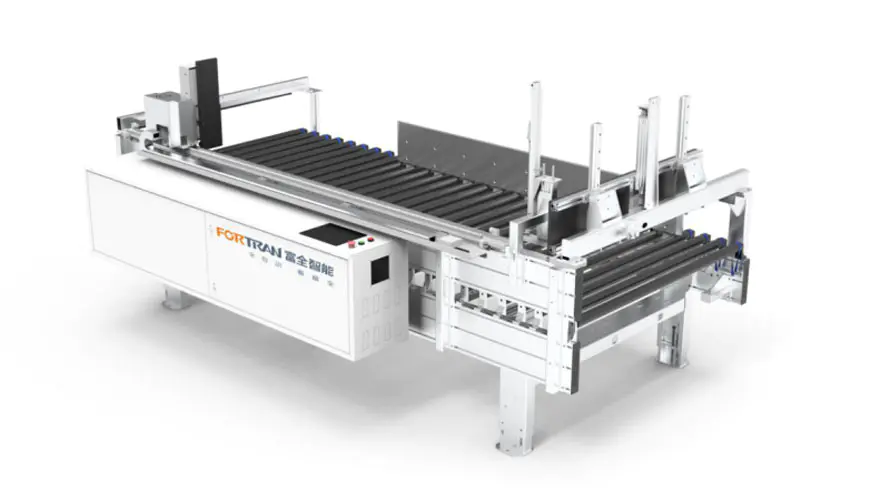

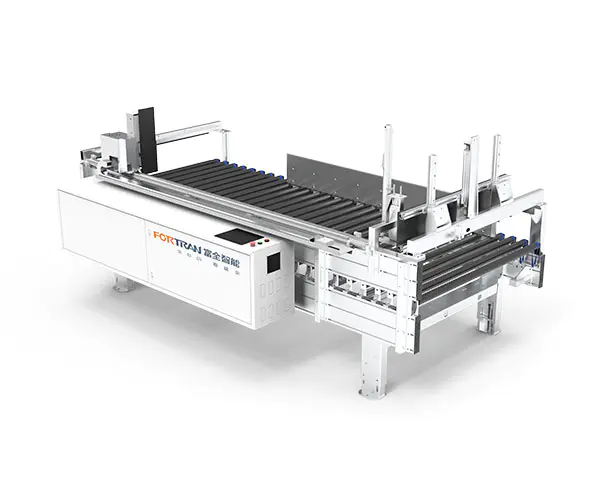

Makinaren irudi orokorra

Ekipamenduaren Parametroak

Neurri orokorrakL*W*H (mm)	Ekipamendua Pisatzea (kg)	Karga-ahalmena neurtzea (kg/㎡)	Potentzia osoa (kW)	Neurtzeko zehaztasuna (mm)	Lanpostuaren altuera (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Neurtzeko Parametroak

Taularen luzera prozesatzeko tartea L（mm）	Taularen zabalera prozesatzeko tartea W (mm)	Taularen lodiera prozesatzeko tartea H (mm)	Eraginkortasuna neurtzeko (aldiz/min)	Garraio abiadura (m/min)
350-2800	200-1200	18-250	4-6	0-35 (maiztasun bihurketa erregulagarria)

1.Oinak laser bidez moztu eta zulatzen dira, zuloen posizio zehatzak bermatuz. CNC tolestu makina baten bidez tolesten dira angelu zehatzak lortzeko.
2.Oinak hotzean ijetzitako desugertutako altzairuzko plakez eginda daude gainazal lauekin. Granailatua eta hareaztatu ondoren, ihinztaduraz estaltzen dira korrosioarekiko erresistentzia handia lortzeko.
3.Oinek oin erregulagarri mugikorrak hartzen dituzte, lurreko lautasunera moldagarritasun handia eskainiz.
4.Beroan galbanizatutako arrabolak Italiako inportatutako mahukaz estalita daude, marruskaduragatik piezen gainazaleko marradurak eraginkortasunez saihestuz eta piezaren gainazal osorik bermatuz.
5.Uhal elastikoak zarata txikia sortzen du funtzionamenduan. Gerriko elastikoak gogortasun handia eta bizitza luzea du.
6.Biak tapoiak eta atzeko plakak laminatu trinkoz eginda daude, eta euskarri-plakak PE plaka leunez eginda daude, marruskadura-erresistentzia baxua ondorioz.
7. Luzera eta zabalera neurtzeko diseinu integratuak solairuko espazioa murrizten du.
8. Kontrol automatikoak zehaztasun handiko, eraginkortasun handiko eta porrot-tasa baxuko neurketa ahalbidetzen du.

9.Kokapen mekanikoko gailuaren gida-errailak Hiwin gida-erraila hartzen du, zehaztasun handiko, bibrazio baxua eta bizitza luzea dituena. Transmisioak engranajea eta kremailera erabiltzen ditu abiadura azkar eta zehaztasun handiko. Posizionamenduak serbo motor bat hartzen du, zehaztasuna, eraginkortasuna, abiadura, momentu handia eta tamaina txikia bermatuz.

Neurketa-estazio adimenduna integratua ohol pakete bakoitzaren luzera, zabalera eta lodiera neurtzeko erabiltzen da batez ere ontziratu aurretik. Lehenengo luzera, gero zabalera eta azkenik altuera neurtzen du, abiadura azkarrean, solairu txikian eta eraginkortasun handiarekin. Aluminiozko profilaren marko zabal eta lodi bat hartzen du, dotorea eta egonkortasun bikaina duena.

Serie zenbakia	Izena	Ezaugarri	Modulua

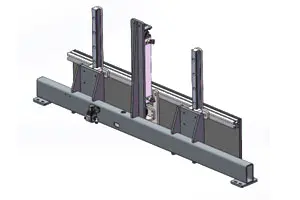

1	Luzera-neurtzeko habe mugikorra	Doitasun handiko serbo-motor batek erreduzitzaile planetario baten bidez transmititzen du potentzia, momentu handia, zarata txikia eta potentzia egonkorra emanez. Potentzia ardatz eta engranaje sinkrono baten bidez transmititzen da mekanismo osoaren mugimendu azkarra lortzeko, eta horrela eraginkortasuna hobetzeko.

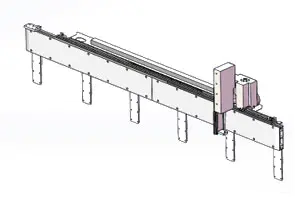

2	Luzera-neurtzeko plaka finkoaren muntaia	Mutur honek neurtzeko erreferentzia-plaka gisa balio du. Bafflea altxatze bertikalerako aire-zilindro batek elikatzen du eta mugimendu lineal azkarra eta egonkorra lortzen du Hiwin doitasuneko gida errailen laguntzarekin.

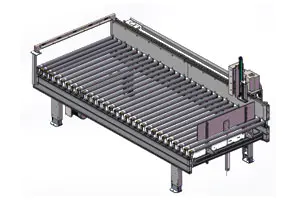

3	Neurketa Roller Conveyor Frame	Arrabolek italiar inportatutako gomaz estalitako arrabolak hartzen dituzte gainazal leun eta distiratsuekin eta marruskadura handikoekin, paketeen garraio erabat egonkorra bermatuz eta marruskadura labaintzeko aukera asko murriztuz. Granailadura eta spray estaldura jasaten dituzte itxura orokorra eta markoaren zurruntasuna bermatzeko.

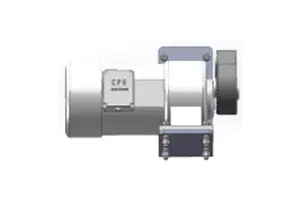

4	Roller Motor Muntaia	Iraunkortasunerako inportatutako motor engranajeak erabiltzen ditu. Potentzia arraboletara modu egonkorrean transmititzen da polea sinkronoen eta uhal sinkronoen bidez.

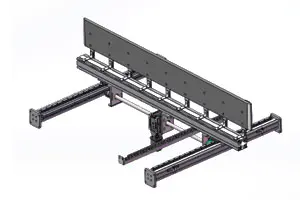

5	Zabalera-Neurketa Atala Neurtzeko Potentzia Mekanismoa	Potentzia sistema horizontalak doitasun handiko serbo motor bat hartzen du doitasun-erreduzitzaile batekin konbinatuta transmisio-sistemaren egonkortasuna bermatzeko.

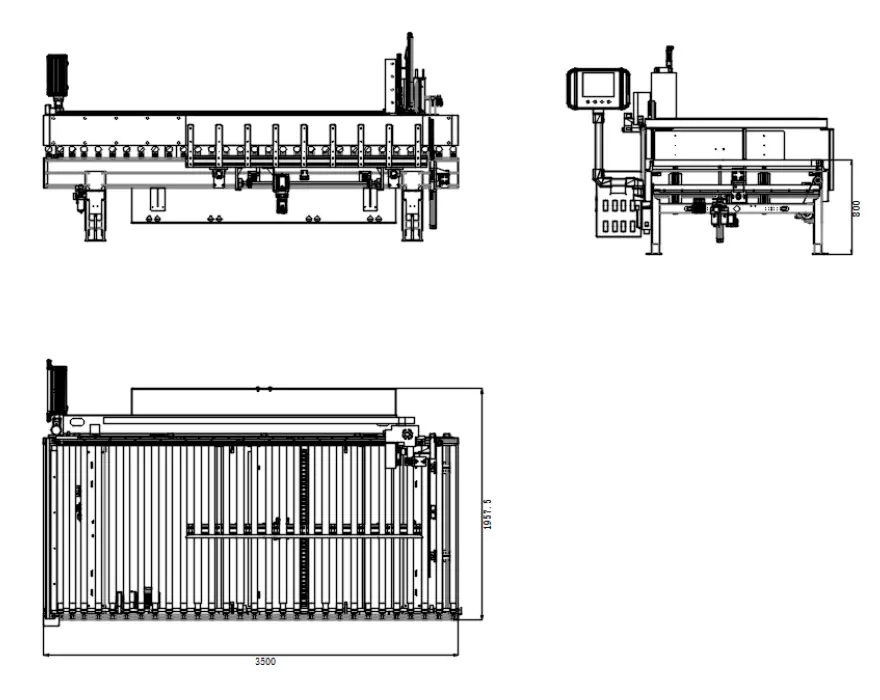

Hiru Ikuspeko Marrazkiak
