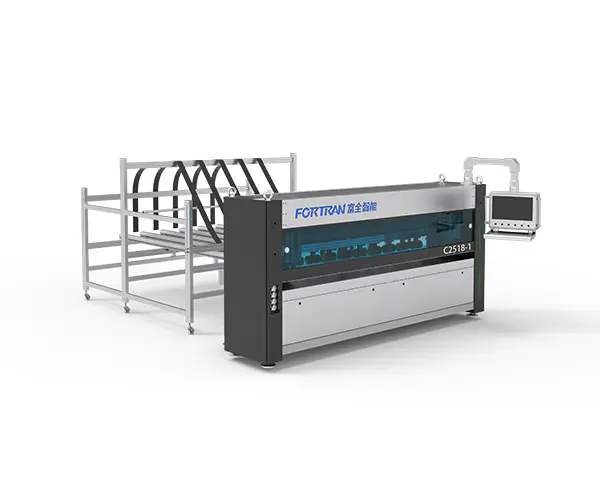

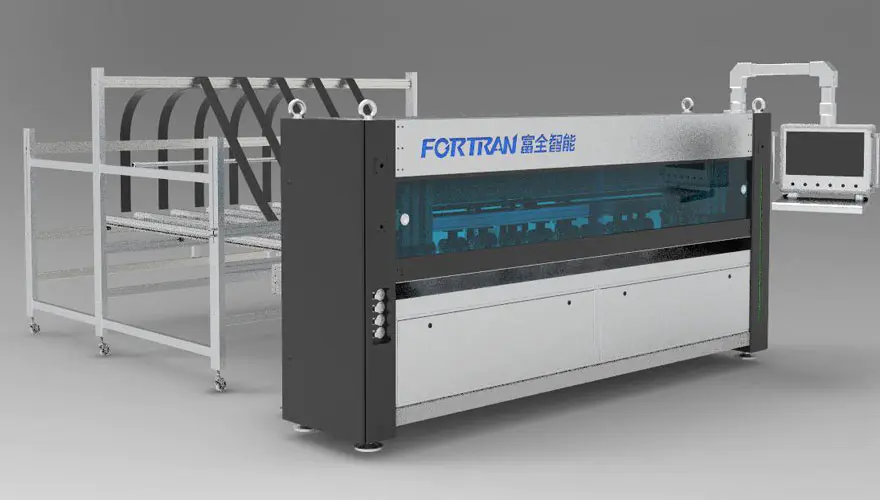

Papera mozteko makina guztiz automatikoa

Makinen zehaztapenak

Neurriak L*W*H (mm)	Oinarrizko Zehaztapenak	Elikatze-hornidura (kW)	Ebaketa Abiadura (M/min)	Laneko altuera (mm)
6700*3650*3000	7 labana bertikal+1 horizontal, orri bakarreko elikadura eta orri jarraiko elikadura moduekin	5.25	0-120	850

Prozesatzeko Parametroak

Min. Ebaketa-luzera L (mm)	Max. Ebaketa-zabalera W (mm)	Ebaketa-lodiera paper korrugatuaren H (mm)	Luzerako palan tartearen zehaztasuna (mm)	Eraginkortasuna (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Papera ebakitzeko makina guztiz automatikoa paper korrugatua eta xafla bakarreko luzera finkoko etengabeko prozesatzeko erabiltzen da tolesgarriak diren kartoiak ekoizteko. Makinak tolesketak egiten ditu bietan. zeharkako eta luzetarako noranzkoak, tarteka ebaketa eta mozketa prozesatzea paper korrugatuan. ekoizpena.Makina unitate autonomo gisa edo ontziratzeko lerro baten hasierako zati gisa erabil daiteke.

Ez.	Elementua	Ezaugarriak	Eredua

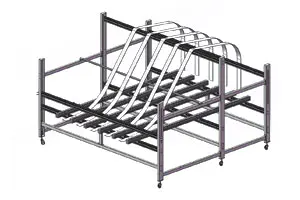

1	Paper biltegiratzeko rack	Papera biltegiratzeko rack desugertze plakaz egina dago, tolestura-prozesuaren bidez, egitura sinplea eta eraikuntza fidagarria duena. Itxura erakargarria eta herdoilaren erresistentzia bikaina bermatzeko margotuta dago. Konfigurazio estandarrak kartoizko material jarraitua eta geruza bakarreko kartoizko elikadura-fluxu-zerrenda ditu.
2	Markoaren Egitura	Markoa doitasun mekanizatuz fabrikatzen da altzairuzko hodi angeluzuzenak eta altzairuzko plakak soldatu ondoren. Muntaiaren zehaztasun eta zehaztasun operatibo handia bermatzen du, zerbitzu-bizitza luzea eta ekipoaren egonkortasun bikaina bermatuz.

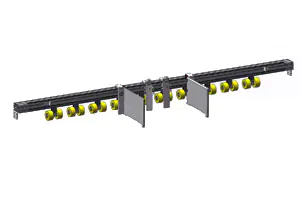

3	Gidatzeko Mekanismoa	Elikadura-presio-gurpila PU materialez egina dago, gainazal distiratsu eta eder batekin eta marruskadurarekin, kartoiaren garraioaren fidagarritasuna eraginkortasunez hobetu dezakeena. Bien bitartean, trakzio danborra Alemaniatik inportatzen da, iraunkorra eta iraunkorra; eskuz egokitu eta alboan finkatu daiteke.
4	Zeharkako Egitura	Potentzia zehaztasun handiko serbomotor batek erreduzitzaile batekin eta gurpil-mekanismo sinkrono batekin konbinatuta ematen du, abiadura handiko eta kokapen zehatza lortzen duena, horrela kartoizko ebakiaren zehaztasuna bermatuz;
5	Luzerako Ebaketa Unitatea	Mekanismo hau, batez ere, labana euskarrien zazpi multzoz osatuta dago. Zeharkako aiztoen gerrikoaren serboak luzetarako aiztoaren kokapena gidatzen du, eta horrek funtzionamendu eraginkorren baldintzak bete ditzake, iraunkortasuna bermatuz.

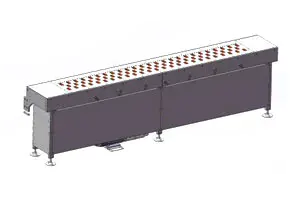

6	Biltegiratze-gailu erregulagarria	Arrabolak serbo motor batek gehi abiadura murrizte batek kontrolatzen ditu. Funtzionamenduaren zehaztasuna eta eraginkortasuna hobetzeko, doitasun handiko engranaje alaketako abiadura-murriztaile bat erabiltzen dugu, doitasun handiko serbo motor batez hornituta. Kartoia xurgatzeko hutsean xurgatzeko egitura hartzen da, geruza bakarreko kartoia hobeto garraiatzeko.
7	Makinen itxitura	Makina bera apaintzea da ardatz nagusia. Kanpoko babes-estalkia gehitzen zaio makinari, hauts-estalduraz tratatua, estetikoki atsegina eta iraunkorra den akabera bermatzeko, txirrina edo zuritu ez dena. Makinaren aurrealdeko behaketa-leihoa panel akriliko urdin sakon batez egina dago, ikusmen erakargarria eta dotorea ez ezik, oso elastikoa eta hausteko erresistentea ere bada. Gainera, aluminiozko aleazioko irristagailu bat instalatzen da, gainazal distiratsua duena eta isilik funtzionatzen duena zaratarik gabe.

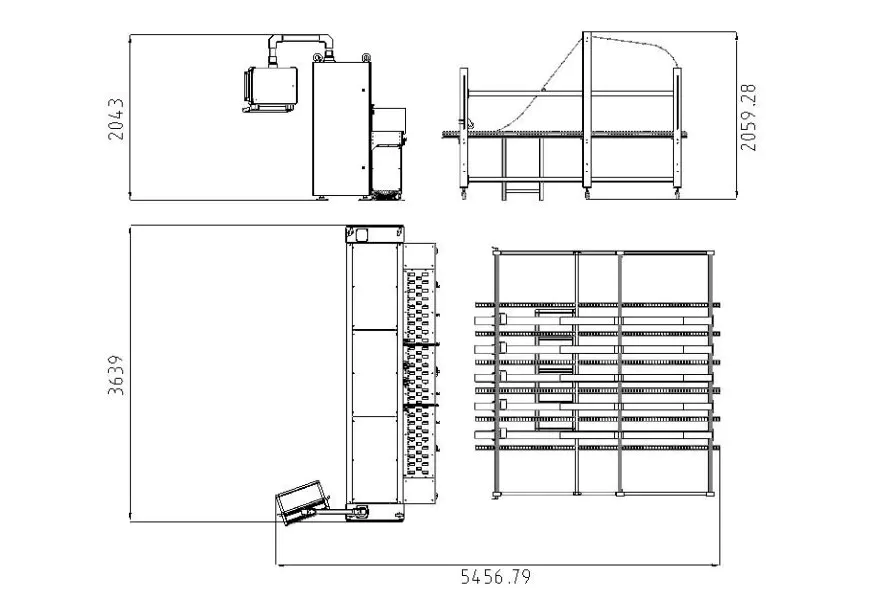

Hiru Ikuspeko Marrazkiak

Kontsumigarrien Baldintzak

1.Elikadura Estazioko Paper Korrugatuaren Baldintzak

A.Etengabeko paper korrugatuaren zabalera: 400-2350 mm;
B.Pilatzeko altuera, 120 mm-ko paleta barne: 1300 mm gehienez;
C.Pilatzeko zabalera, gehienez: 1300 mm; Paper korrugatuaren luzera isurketa puntuan: Gutxienez 300 mm;
D. Luzera finkoko ebaketa-perdoia: Gehienez % 0,5; Luzera finkoko ebaketa zeharkako tolerantzia: Gehienez ± 2,0 mm;
E. Paper korrugatuaren lodiera: 2,5-6 mm, ± 0,2 mm; Lehengaien gehienezko kalitatea BC 2,30 arte (DIN 55468 arauaren arabera);
F.Kartoiaren kalitateak DIN 55468 araua betetzen du;

G. Korrugatu bakarra, 4 mm inguruko gehienezko lodiera (kalitatea: 1,10-1,40); Corrugatu bikoitza, 6 mm inguruko gehienezko lodiera.

2. Kartoi motak

Serie zenbakia	Izena	Irudia	Paperaren elikaduraren norabidea	Gutxieneko tamaina
1	Kutxa arrunta		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 36 mm Altuera: gutxienez 225 mm
2	Kutxa arrunta		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 36 mm Altuera: gutxienez 225 mm
3	Zerua eta Lurra Estalkia		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 225 mm Altuera: gutxienez 18 mm
4	Erdiko Zigilu Kutxa		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 450 mm Altuera: gutxienez 18 mm
5	Erdiko Zigilu Kutxa		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 450 mm Altuera: gutxienez 18 mm
6	Hegal osoko kutxa		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 225 mm Altuera: gutxienez 18 mm
7	Erdiko Zigilu Kutxa		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 450 mm Altuera: gutxienez 18 mm
8	Kartoi karratua		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 18 mm
