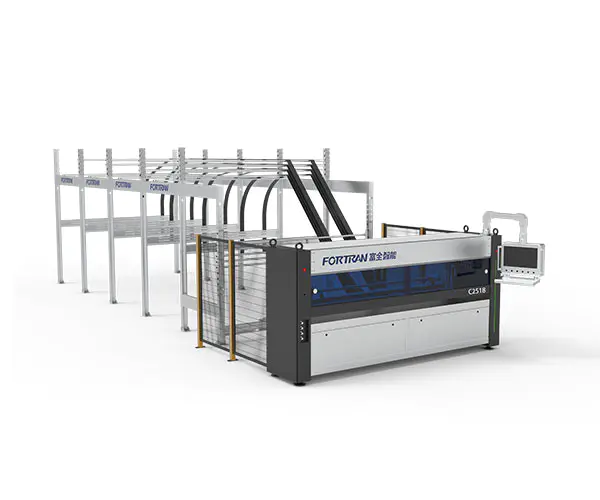

Papera mozteko makina automatikoa

Makinen zehaztapenak

Neurriak L*W*H (mm)	Oinarrizko Zehaztapenak	Elikatze-hornidura (kW)	Ebaketa Abiadura (M/min)	Laneko altuera (mm)
11650*4040*3000	7 labana bertikal+1 horizontal, hiru serbo kontrola, 4 aldizkarirekin	6	0-120	900

Prozesatzeko Parametroak

Min. Ebaketa-luzera L (mm)	Max. Ebaketa-zabalera W (mm)	Ebaketa-lodiera paper korrugatuaren H (mm)	Luzerako palan tartearen zehaztasuna (mm)	Eraginkortasuna (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Papera ebakitzeko makina automatikoa paper korrugatuaren luzera finkoko etengabeko prozesatzeko erabiltzen da kartoi tolesgarriak ekoizteko. Makinak zeharkako zein zeharkako tolesketak egiten ditu. luzetarako norabideak, tarteka ebaketa eta ebaketa prozesatzea paper korrugatuan. Luzera finkoko ebaketak masa-ekoizpena eta ekoizpen pertsonalizatua ahalbidetzen ditu. Makina izan daiteke. unitate autonomo gisa edo ontziratzeko linea baten hasierako zati gisa erabiltzen da.

Ez.	Elementua	Ezaugarriak	Eredua

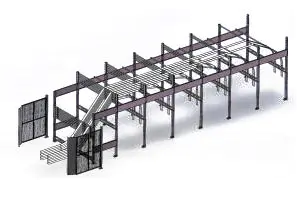

1	Paper biltegiratzeko rack	Papera biltegiratzeko rack azidoz garbitutako altzairuzko xaflaz egina dago, forman tolestuta daudenak. Egitura sinplea, muntaketa fidagarria eta hotz galvanizatutako akabera ditu, itxura erakargarria eta herdoilaren erresistentzia bikaina ematen diona. Konfigurazio estandarrak papera biltegiratzeko lau konpartimentu ditu.

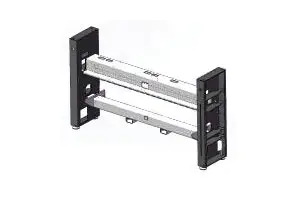

2	Markoaren Egitura	Markoa doitasun mekanizatuz fabrikatzen da altzairuzko hodi angeluzuzenak eta altzairuzko plakak soldatu ondoren. Muntaiaren zehaztasun eta zehaztasun operatibo handia bermatzen du, zerbitzu-bizitza luzea eta ekipoaren egonkortasun bikaina bermatuz.

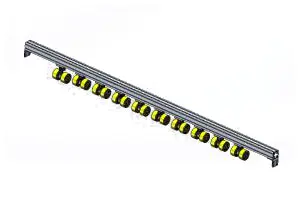

3	Gidatzeko Mekanismoa	Elikadura-presioko arrabola PU materialez egina dago, marruskadura handiko gainazal distiratsua eta erakargarria duena. Honek paper-kartoiaren garraioaren fidagarritasuna hobetzen du. Bien bitartean, trakzio-danborra Alemaniatik inportatzen da eta oso iraunkorra da.

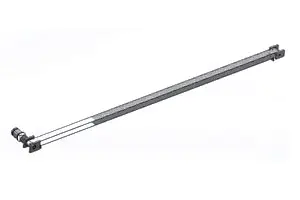

4	Zeharkako Egitura	Potentzia zehaztasun handiko serbomotor batek erreduzitzaile batekin eta gurpil-mekanismo sinkrono batekin konbinatuta ematen du, abiadura handiko eta kokapen zehatza lortzen duena, horrela kartoizko ebakiaren zehaztasuna bermatuz;

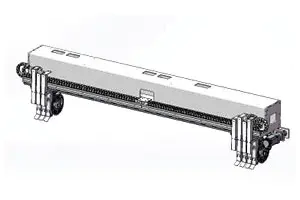

5	Luzerako Ebaketa Unitatea	Mekanismo hau, batez ere, labana euskarrien zazpi multzoz osatuta dago. Zeharkako aiztoen gerrikoaren serboak luzetarako aiztoaren kokapena gidatzen du, eta horrek funtzionamendu eraginkorren baldintzak bete ditzake, iraunkortasuna bermatuz.
6	Biltegiratze-gailu erregulagarria	Amaierako mainframes CNC bidez mekanizatzen dira bi aldeetan paralelismoa bermatzeko. Erresistentzia handiko kateak altxatze bertikalerako erabiltzen dira segurtasuna eta fidagarritasuna bermatzeko eta katearen saltoa saihesteko. Eragiketaren zehaztasuna eta eraginkortasuna hobetzeko, doitasun handiko engranaje alaketako erreduktoreak erabiltzen ditugu.
7	Makinen itxitura	Makina bera apaintzea da ardatz nagusia. Kanpoko babes-estalkia gehitzen zaio makinari, hauts estalduraz tratatua, estetikoki atsegina eta iraunkorra den akabera bat bermatzeko, txirrina edo zuritu ez dena. Makinaren aurrealdean dagoen behaketa-leihoa panel akriliko urdin sakon batez egina dago, ikusmen erakargarria eta dotorea ez ezik, aluminiozko aleazio oso elastikoa eta erresistentea dena. instalatuta, gainazal distiratsua duena eta isilik funtzionatzen duena zaratarik gabe.

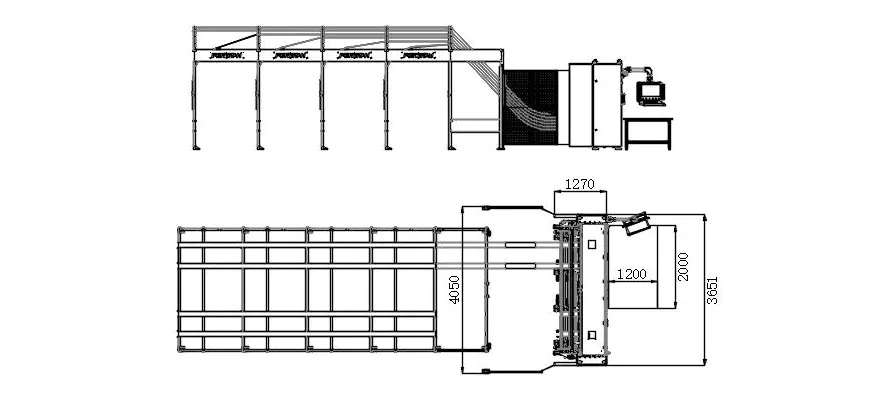

Hiru Ikuspeko Marrazkiak

Kontsumigarrien Baldintzak

1.Elikadura Estazioko Paper Korrugatuaren Baldintzak

A.Etengabeko paper korrugatuaren zabalera: 400-2350 mm;
B.Alboan atxikitako paper korrugatuaren zabalera osoa: 2550 mm gehienez;
C.Pilatzeko altuera, 120 mm-ko paleta barne: 1300 mm gehienez;
D.Pilatzeko zabalera, gehienez: 1300 mm; Paper korrugatuaren luzera isurketa puntuan: Gutxienez 300 mm;
E. Luzera finkoko ebaketa-perdoia: Gehienez % 0,5; Luzera finkoko ebaketa zeharkako tolerantzia: Gehienez ± 2,0 mm;
F. Paper korrugatuaren lodiera: 2,5-6 mm, ± 0,2 mm; Lehengaien gehienezko kalitatea BC 2,30 arte (DIN 55468 arauaren arabera);
G.Kartoiaren kalitateak DIN 55468 araua betetzen du;
H. Korrugatu bakarra, 4 mm inguruko gehienezko lodiera (kalitatea: 1,10-1,40); Corrugated bikoitza, 6 mm inguruko gehienezko lodiera.

2. Kartoi motak

Serie zenbakia	Izena	Irudia	Paperaren elikaduraren norabidea	Gutxieneko tamaina
1	Kutxa arrunta		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 36 mm Altuera: gutxienez 225 mm
2	Kutxa arrunta		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 36 mm Altuera: gutxienez 225 mm
3	Zerua eta Lurra Estalkia		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 225 mm Altuera: gutxienez 18 mm
4	Erdiko Zigilu Kutxa		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 450 mm Altuera: gutxienez 18 mm
5	Erdiko Zigilu Kutxa		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 450 mm Altuera: gutxienez 18 mm
6	Hegal osoko kutxa		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 225 mm Altuera: gutxienez 18 mm
7	Erdiko Zigilu Kutxa		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 450 mm Altuera: gutxienez 18 mm
8	Kartoi karratua		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 18 mm
