Abiadura Handiko papera mozteko makina automatikoa

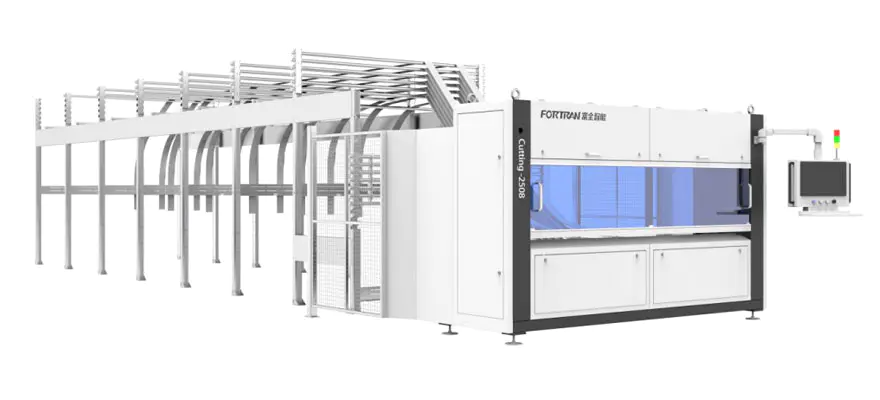

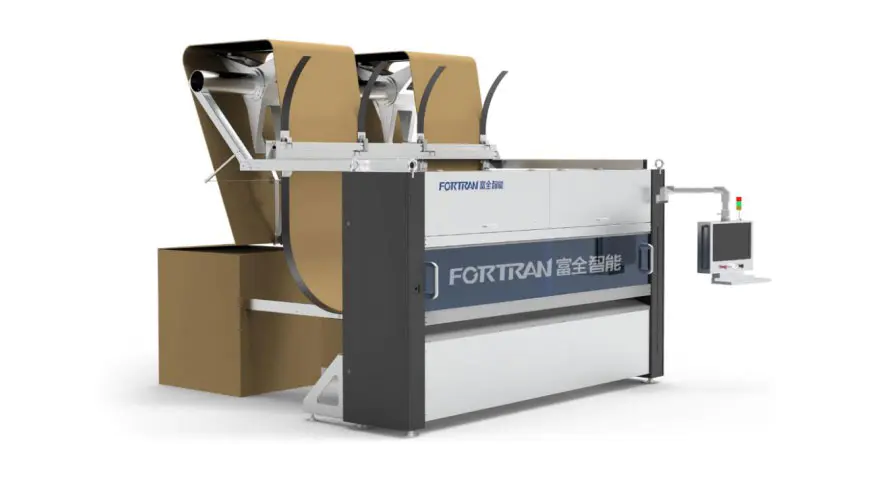

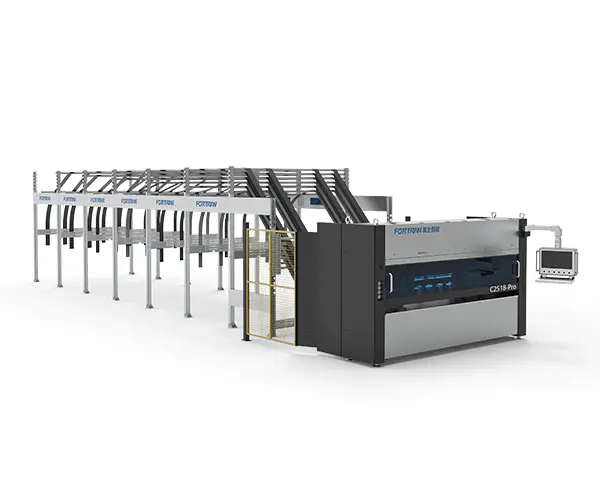

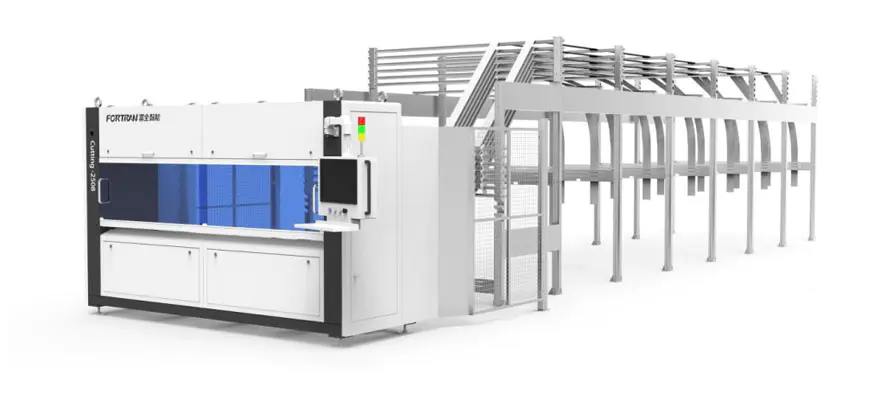

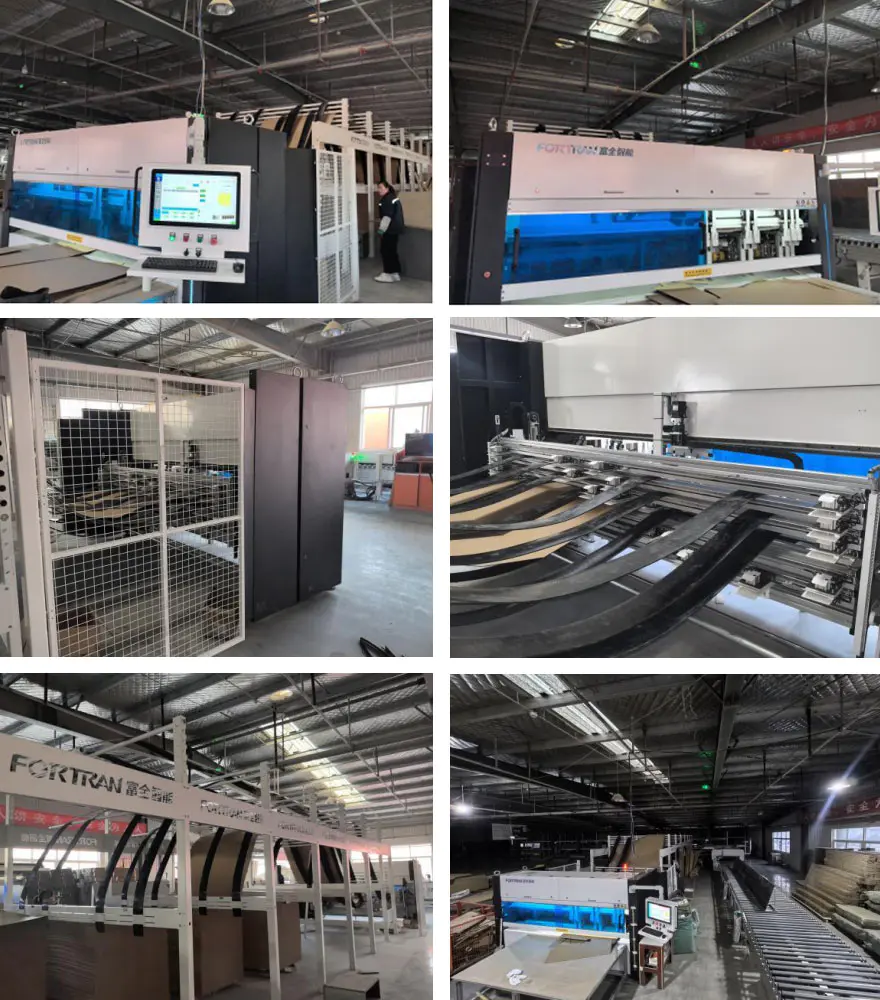

Makina Irudia

Makinen zehaztapenak

Neurriak L*W*H (mm)	Oinarrizko Zehaztapenak	Elikatze-hornidura (kW)	Ebaketa Abiadura (M/min)	Laneko altuera (mm)
14750*4040*3000	11 labana bertikal+1 horizontal, servo-kontrol osoa, 6 aldizkarirekin	5.8	0-120	850

Prozesatzeko Parametroak

Min. Ebaketa-luzera L (mm)	Max. Ebaketa-zabalera W (mm)	Ebaketa-lodiera paper korrugatuaren H (mm)	Luzerako palan tartearen zehaztasuna (mm)	Eraginkortasuna (PCS/min)
300	2550	2-7	±1,5	0-12

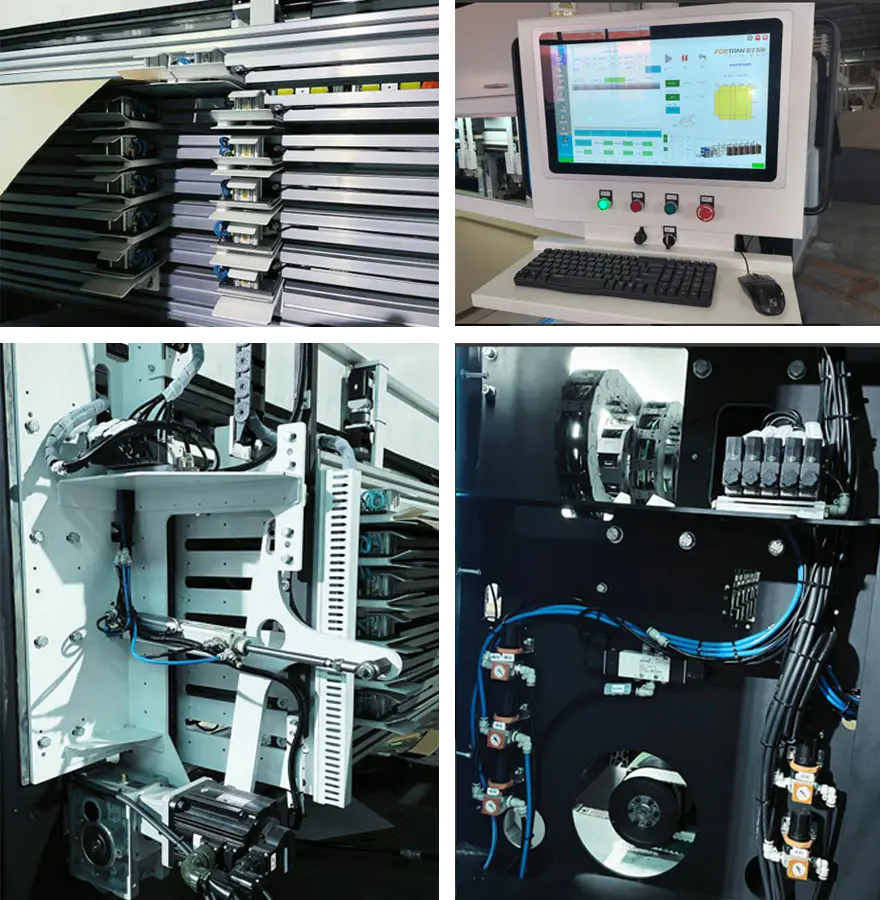

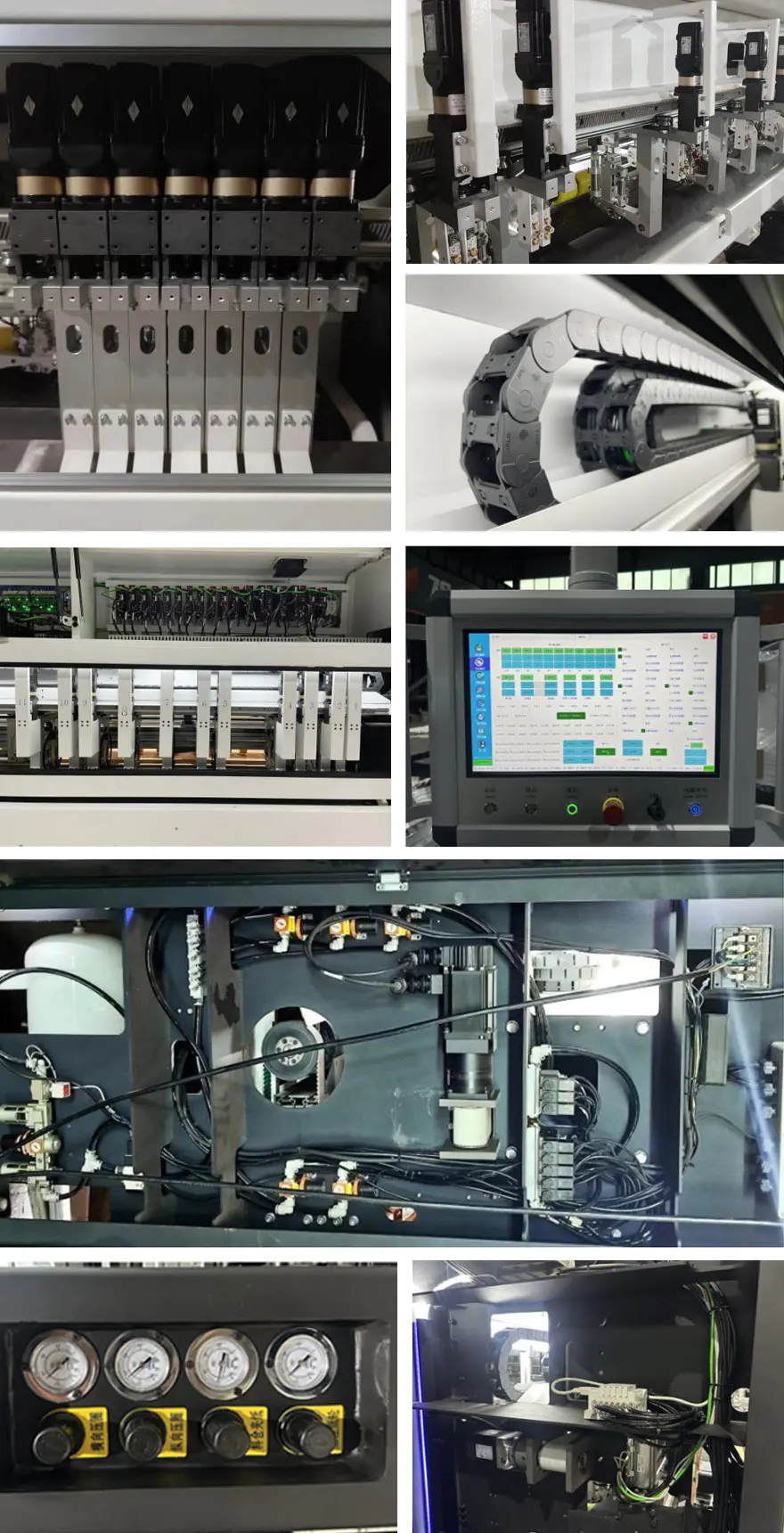

Funtzioen Deskribapen Orokorra

Abiadura Handiko Papera Ebakitzeko Makina Automatikoa luzera finkoko paper korrugatua eta xafla bakarreak prozesatzeko erabiltzen da, tolesgarriak diren kartoiak ekoizteko. Makinak tolesketak egiten ditu bai zeharkako eta luzetarako noranzkoak, tarteka ebaketa eta mozketa prozesatzea paper korrugatuan. ekoizpena.Makina unitate autonomo gisa edo ontziratzeko lerro baten hasierako zati gisa erabil daiteke.

Ez.	Elementua	Ezaugarriak
1	Paper biltegiratzeko rack	Papera biltegiratzeko rack azidoz garbitutako altzairuzko xaflaz egina dago eta prozesatzen du okertuz. Egitura sinplea du, eraikuntza fidagarria eta hotzez tratatzen da galvanizazioa, itxura erakargarria eta herdoilaren erresistentzia bikaina lortuz. Konfigurazio estandarrak 6 paper biltegiratze konpartimentu ditu, izan daitezkeenak bezeroen behar ezberdinen arabera egokituta, malgutasun handia eta sendoa eskainiz moldagarritasuna.
2	Markoaren Egitura	Markoa doitasun mekanizatuz fabrikatzen da altzairu angeluzuzena soldatu ondoren hodiak eta altzairuzko plakak. Muntaiaren zehaztasun eta zehaztasun operatibo handia bermatzen du, zerbitzu-bizitza luzea eta ekipoaren egonkortasun bikaina bermatuz.

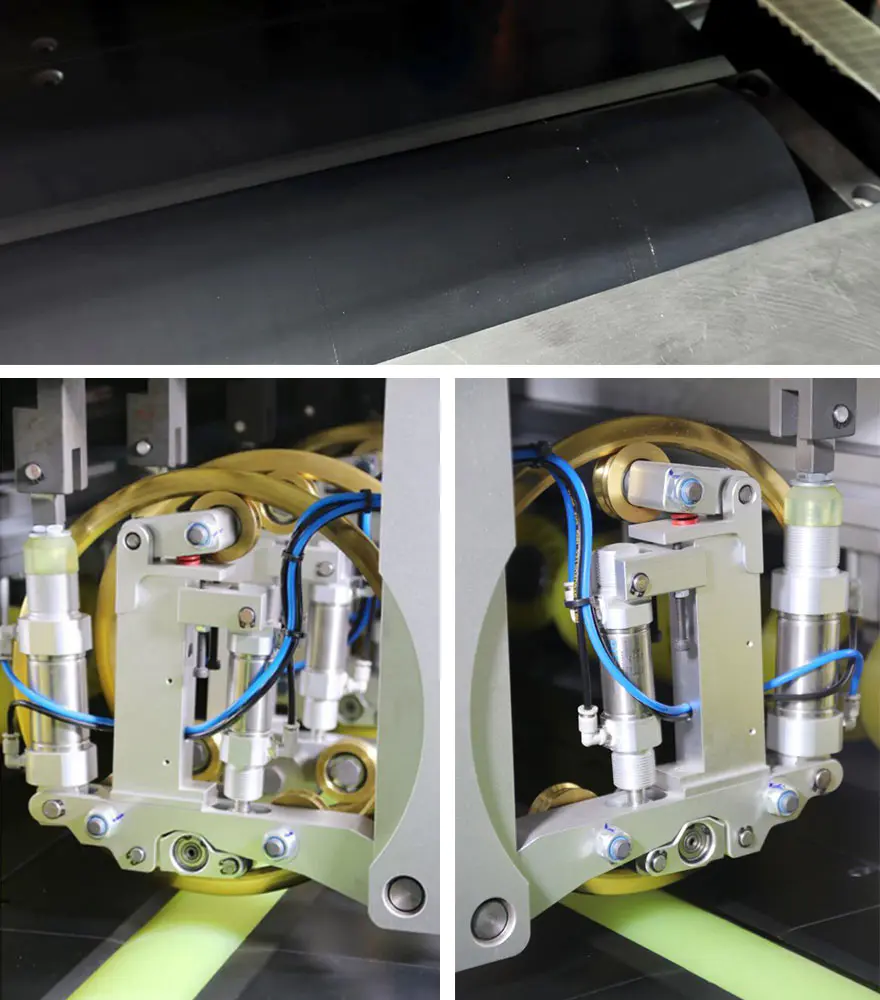

3	Gidatzeko Mekanismoa	Elikadura-presioaren arrabola PU materialez egina dago, gainazal distiratsua eta erakargarria duena marruskadura handiarekin. Honek paper-kartoiaren garraioaren fidagarritasuna hobetzen du. Bien bitartean, trakzio danborra Alemaniatik inportatu da eta oso iraunkorra da.
4	Zeharkako Egitura	Potentzia doitasun handiko serbo motor batek ematen du erreduktore batekin konbinatuta eta gurpil-mekanismo sinkrono bat, altua lortzen duena

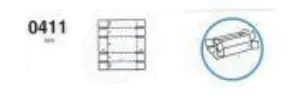

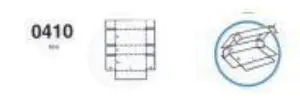

5	Luzerako Ebaketa Unitatea	Mekanismo hau, batez ere, 7 labana euskarri multzoz osatuta dago. aiztoaren konfigurazioa 7+1ek 410 eta 411 kaxa motak unibertsalki mozteko aukera ematen du. eraginkortasun handiko funtzionamenduaren eskakizunak iraunkortasuna bermatuz;

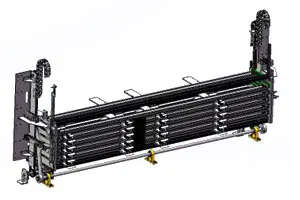

6	Biltegiratze-gailu erregulagarria	Plakaren bi muturrak CNC mekanizatuz bermatu alde paraleloak, indar handiko erabilera katea gora eta behera segurtasuna eta fidagarritasuna bermatzeko ez ditu hortzak saltatzen, zehaztasuna hobetzeko eta funtzionamenduaren eraginkortasuna, doitasun handiko erabiltzen dugu zehaztasun handiko engranaje alakeko erreduzigailua zerbitzu motorra; Erabilpen-tasa hobetzeko paperezkoa, erakunde hau 6 paper-liburutegi gisa ezarri dugu, eta horien arabera handitu edo txikitu daitezke bezeroen behar desberdinak, erosoak eta azkarrak, eta moldagarritasun handia;

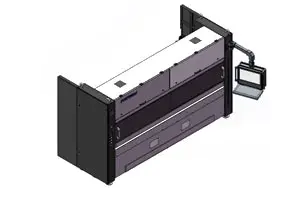

7	Makinen itxitura	Funtzio nagusia makina apaintzea da bera.Kanpoko babes-estalkia gehitzen zaio makina.Estalkia plastikoz tratatzen da ihinztatzea, eta horrek estetikoki egiten du atsegina, delikatua eta margoarekiko erresistentea txirringa.Aurrealdeko behaketa leihoa makina xafla akrilikoz egina dago, hau da itxura erakargarria eta dotorea ematen dio,bezala baita gogortasun eta erresistentzia handia ere apurtzen.

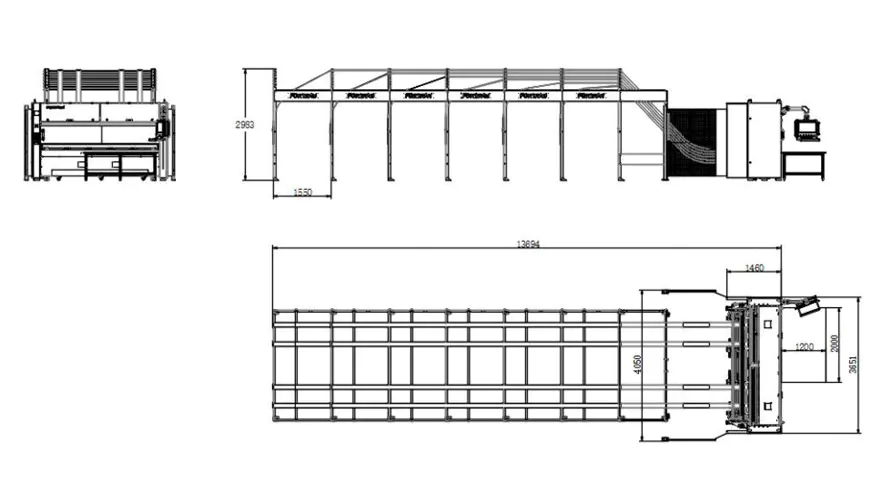

Hiru Ikuspeko Marrazkiak

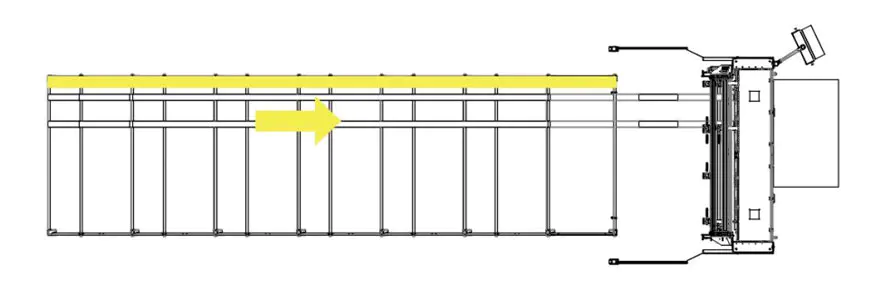

Ekoizpen-prozesuaren moduaren diagrama eskematikoa

Kontsumigarrien Baldintzak

1.Elikadura Estazioko Paper Korrugatuaren Baldintzak

A.Etengabeko paper korrugatuaren zabalera: 400-2550 mm;
B.Alboan atxikitako paper korrugatuaren zabalera osoa: 2550 mm gehienez;
C.Pilatzeko altuera, 120 mm-ko paleta barne: 1300 mm gehienez;
D.Pilatzeko zabalera, gehienez: 1300 mm; Paper korrugatuaren luzera isurketa puntuan: Gutxienez 300 mm;
E. Luzera finkoko ebaketa-perdoia: Gehienez % 0,5; Luzera finkoko ebaketa zeharkako tolerantzia: Gehienez ± 2,0 mm;
F. Paper korrugatuaren lodiera: 2-7 mm, ± 0,2 mm; Gehienezko lehengaien kalitatea BC 2,30 arte (DIN 55468 arauaren arabera);
G.Kartoiaren kalitateak DIN 55468 araua betetzen du;
H. Korrugatu bakarra, 4 mm inguruko gehienezko lodiera (kalitatea: 1,10-1,40); Corrugatu bikoitza, 7 mm inguruko gehienezko lodiera.

2. Kartoi motak

Serie zenbakia	Izena	Irudia	Paperaren elikaduraren norabidea	Gutxieneko tamaina

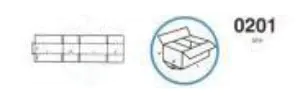

1	Kutxa arrunta		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 36 mm Altuera: gutxienez 225 mm

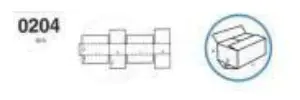

2	Kutxa arrunta		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 36 mm Altuera: gutxienez 225 mm

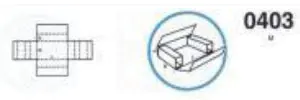

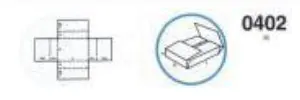

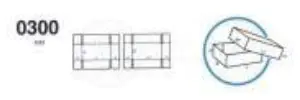

3	Zerua eta Lurra Estalkia		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 225 mm Altuera: gutxienez 18 mm
4	Erdiko Zigilu Kutxa		luzetarako	Luzera: gutxienez 400 mm Zabalera: gutxienez 450 mm Altuera: gutxienez 18 mm
5	Erdiko Zigilu Kutxa		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 450 mm Altuera: gutxienez 18 mm
6	Hegal osoko kutxa		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 225 mm Altuera: gutxienez 18 mm
7	Erdiko Zigilu Kutxa		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 450 mm Altuera: gutxienez 18 mm

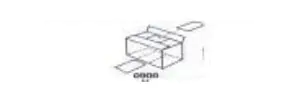

8	Kartoi karratua		luzetarako	Luzera: gutxienez 400 mm Altuera: gutxienez 18 mm

Osagai nagusien konfigurazioaren zerrenda

Ez.	Elementua	Zehaztapenak	Q'ty	Kontuan izan
1	Luzerako pala-unitatea		7 MULTZOA	Kopurua beharren arabera pertsonalizatu daiteke
2	Pala horizontala		1 MULTZOA
3	Arrabolen muntaia		3 PZ
5	Zeharkako Gerriko Sinkronoa		1 PZ
6	Gerriko Sinkronikoa		2 PZ
7	Trakzio Servomotorra		2 MULTZO
8	Trakzio-murrizgailua		2 MULTZO
9	Doikuntza Biltegiratze Servomotorra		1 MULTZOA
10	Doikuntza Biltegiratze Murrizlea		1 MULTZOA
11	Pala mugitzeko motorra		7 MULTZOA	Kopurua beharren arabera pertsonalizatu daiteke
12	Pala mugitzeko murrizketa		7 MULTZOA
13	Osagai pneumatikoak		1 MULTZOA
14	Kontrol Elektrikoa Kutxa	——	——
15	Osagai elektrikoak	Sentsore fotoelektrikoak, kableak, islatzaileak, osagai elektrikoak	——
16	Kontrolatzailea	Gidariak, Firmwarea, moduluak	——

Eramangarri diren piezen eta kontsumigarrien zerrenda

1. Wearable Piezen zerrenda

Ez.	Elementua	Zehaztapenak	Gomendatutako kantitatea	U8 zenbakia
1	Elikadura Ardatz Butxak	PCM260-02-020-260	6
2	Bultzatzeko Ardatz Butxak	CZJ260-02-010-300	2
3	Joturarik gabeko gerriko sinkrono isila berdea altzairuzko nukleoarekin (Xiet)	75-AT10-6910	1
4	Balbula Solenoidea	SY5120-5GZD-01	2
5	φ66xφ16x0,8 Hortz-azala zirkularra	PCM260-03-010-010	2
6	Balbula Solenoidea	4N330C08B	1
7	Graduatzailea	HGH15CA	2
8	Zehaztasun-presioa murrizteko balbula	SDR20008JN	2
9	Joturarik gabeko poliuretanozko gerriko sinkronoa altzairuzko alanbrearekin - Mota isila	AT10x50xL1290	1
10	Erreleboa	RXT-F01K D24	1
11	Metxa	5*20mm 0.1A	5
12	Muga etengailua	XCK-N2145P20C	2
13	Hurbiltasun etengailua	IME12-06BPSZW2S	2
14	Joturarik gabeko poliuretanozko gerriko sinkronoa altzairuzko alanbrearekin - Mota isila	AT10x50xL920	1

Kontsumigarrien zerrenda

1	Papera mozteko boterea gomazko arrabola B	PCM260-01-020-300	1
2	φ66xφ16x0,8 Hortz-azala zirkularra	PCM260-03-010-010	2
3	Elikadura Ardatz Butxak	PCM260-02-020-260	2
4	Bultzatzeko Ardatz Butxak	CZJ260-02-010-300	1
