Kutxa tolesteko makina automatikoa

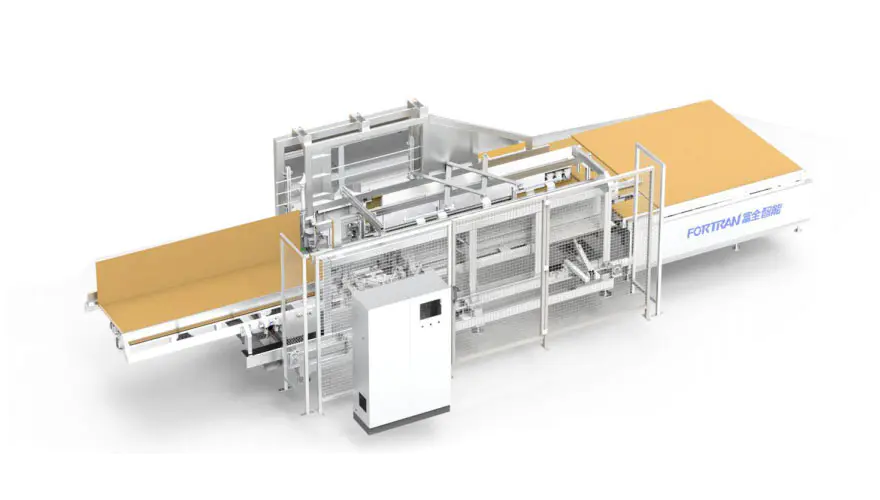

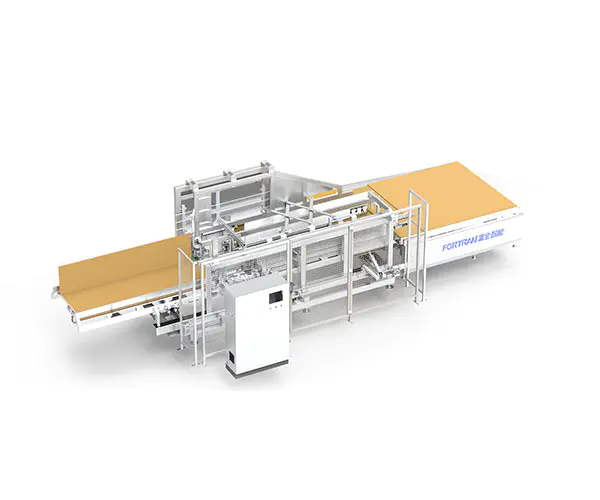

Makinaren irudi orokorra

Ekipamenduaren Parametroak

Kanpoko neurriak L*W*H (mm)	Ekipoaren auto-pisua (kg)	Energia hornidura (kW)	Karga garraiatzea (kg)	Laneko altuera (mm)
9760*3550*2500	3700 inguru	4,5 kW (itsasketa-unitatea izan ezik)	50	830±40 (zehaztu gabe. Bezeroaren araberakoa da

Prozesatzeko esparrua

Kartoia prozesatzeko barrutia L (mm)	Kartoia prozesatzeko barrutia W (mm)	Kartoia prozesatzeko barrutia H (mm)	Tolesteko eraginkortasuna (aldiz/min)	Paper korrugatuaren lodiera (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Oinarrizko osagarrien marka: servo motor -- Inovance ; gerriko sinkronoa -- Gardner ; eserlekuaren errodamendua -- TR ; maiztasun bihurketa motorra --- Inovance:
2 Rack-hodi orokorra gantry bidez soldatu eta prozesatzen da, oso zehatza, fidagarria eta iraunkorra.
3 Kutxa tolesgarriaren makinaren mekanismo lineala doitasuneko gida lineal bidez gidatzen da, oso fidagarria eta iraunkorra dena.
4 Bentosa transmisio-paperak doitasun handiko serbo motor bat hartzen du, kontrolatzeko erraza dena eta ekipoaren zehaztasuna hobetu dezakeena;

5 Makina bakarrik edo pertsonalizatutako ontziratze-lerroarekin konbinatuta erabil daiteke. Erabilera aldakorra eta malgua da

1 Erabilerak

A. Kutxa tolesteko makina automatiko hau kartoietan erabiltzen da kaxetan;
B. Ekipamendu hau M/A-0410 modeloko kartoien kaxak egiteko erabiltzen da;
C. Lehenik eta behin, marka ezazu kartoia, sakatu dagokion sarrera-tamaina eta hasi, eta sartu ekipamendua automatikoki kutxa bat egiteko;

2 Lan-printzipioaren ikuspegi orokorra

Ekipamendu-multzo osoa bost zatitan banatzen da: elikadura-plataformaren mekanismoa, marko nagusiaren mekanismoa, alboko toleste-mekanismo finkoa, mugikorra tolesteko mekanismoa eta transmisio mediana. mekanismoa:

A. Lan egiten duzunean, funtzionamendu pantailaren sarrera kutxa tolesgarriaren tamainari dagokio; kokatzea prest egon ondoren, paperaren azala aurrealdeko erreferentziarekin eta alboko erreferentzia norabide positiboan lerrokatu ondoren, sakatu hasierako botoi berdea gailua automatikoki abiarazteko bentosa tolesgarri kutxako makinaren atalaren sarreran paper azala xurgatzeko;

B. Bentosak paperaren azala gidatzen du tolesturako zatian, eta ertz finkoa eta mugitzen den ertz luzea tolesturako ertzarekin bat datoz sartu, eta, ondoren, automatikoki bota kola zehaztutako kola spray posizioan, eta aurrealdeko toleste-posizioa banan-banan osatzen da;

C. Aurrealdeko tolesteko kutxa izendatutako posiziora iritsi ondoren, zilindroaren beheranzko presioa estutu ondoren, bentosa berehala jaisten da eta jatorrira berrezartzen da, eta atzeko bentosa paperaren atzeko muturrean lotzen da eta itxaron egiten du; Alde finkoa eta mugitzen den ertza tolesgarria aldi berean lan egin ondoren, irauli taldea amaitu ondoren berrezartzen da; Atzealdeko bentosak paper-azala aurrera eramaten du atzeko kutxa tolesgarriaren moldura-posiziora, eta automatikoki kola isurtzen du izendatutako posiziora;

D. Atzeko kutxa tolesgarria izendatutako posiziora iritsi ondoren, zilindroaren beheranzko presioa estutu ondoren: alde finkoa eta mugitzen den ertza tolesgarriaren ertza aldi berean lan egin ondoren, iraultzeko taldea osatu eta berrezarri da: deskarga-motorrak berehala bidaltzen du moldura-kartoia irteerara;

3 Egitura funtzionala"

Serie zenbakia	Izena	Ezaugarri bereizgarria	Eredua

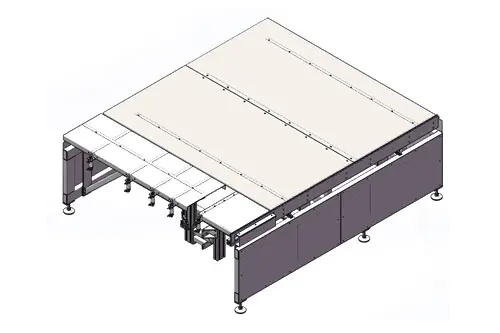

1	Elikadura-mahaiaren egitura	Aurrealdeko material mahaia taula lauko posizioan kokatzen da, eta zilindroak altxatzeko eta kokatzeko pina kontrolatzen du; alboko serbo-motorrak zehaztasunez kokatzen du paper-azala jarioaren prestaketa-posizioa;

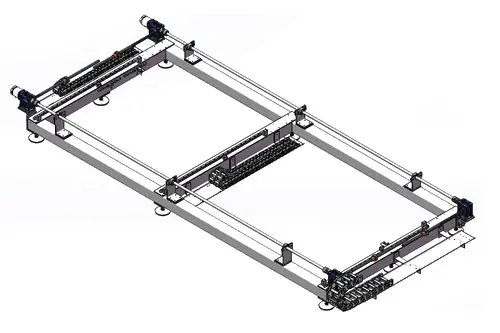

2	Rack oinarriaren egitura	Mainframe rack-aren oinarria, serbo-lotura kontrolatzeko servo motor drive toleste-mekanismo mugikorra eta median drive-mekanismoa zehatzagoak dira;

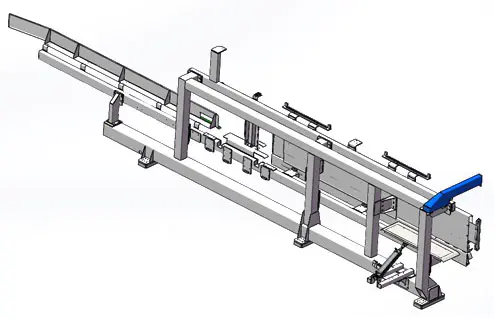

3	Alboko rack tolesgarri finkoen multzoa	Alboko marko tolesgarri finkoa, ertz laburreko zilindroaren tolesketa, xaflazko gida osagarriaren jarioa bi aldeetan; rack soldadura gantry mekanizazioa; muntaia zehaztasun handia, funtzionamendu zehaztasun handia, zerbitzu-bizitza luzea eta ekipamenduaren egonkortasun ona bermatuz;

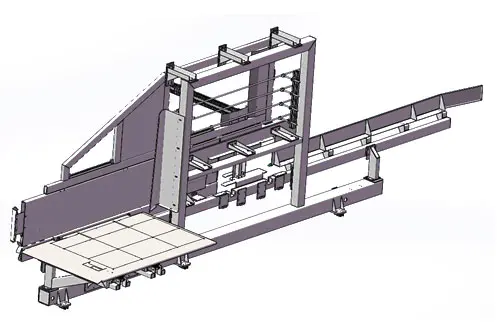

4	Alboko bastidore tolesgarri mugikorra	Mugitzen den alboko marko tolesgarria, albo luzeko zilindroa tolestea, txapazko gida osagarria bi aldeetatik elikatzea; rack soldadura gantry mekanizazioa; muntaia zehaztasun handia, funtzionamendu zehaztasun handia, zerbitzu-bizitza luzea eta ekipamenduaren egonkortasun ona bermatuz;

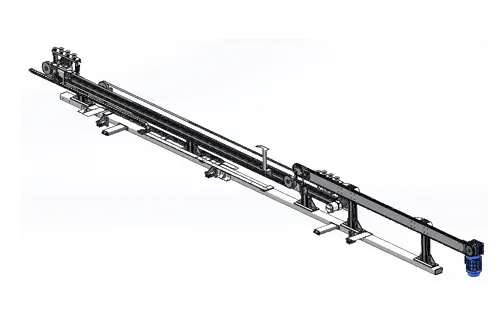

5	Erdiko gidatzeko mekanismoaren bost zati	Serbo-kontroleko unitateak, erdiko bentosa taldeak paper-azalaren mugimendua gidatzen du, deskarga-motorrak katea gidatzen du paper-azalaren isurketa gidatzeko;

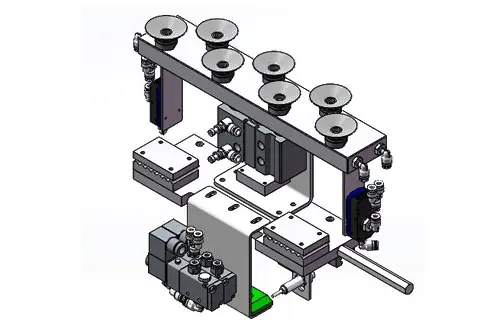

6	Maila ertaineko bentosa taldea	Serbomotorreko uhalak mugimendua gidatzen du, zilindroa igo eta jaisten da, eta bentosa hutsean paper-azalaren transmisioa, funtzionamendu zehatza eta posizionamendua xurgatzen ditu;

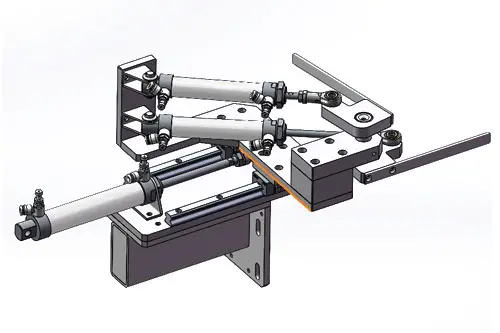

7	Zabaltze-talde tolesgarria	Aurrealdeko eta atzeko zilindroaren hedapenak gida-errailarekin lankidetzan aritzen dira aurrera eta atzera mugitzeko, eta taldekatze-zilindro-besoaren osaketa-mekanismoak zehaztapen eta tamaina ezberdinen tolesturaz jabetzen dira;

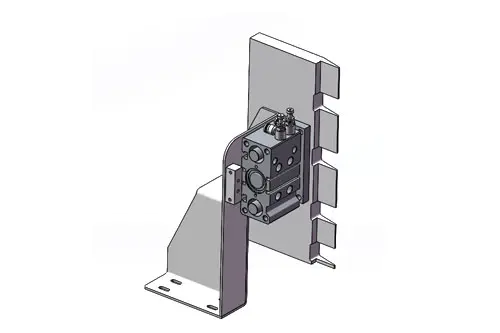

8	Prentsa plaka taldea	Zilindroa aurretik eta ondoren hedatzen da, eta belarriaren makurduran jarduten du kutxa angelu zuzen batean zuzentzeko;

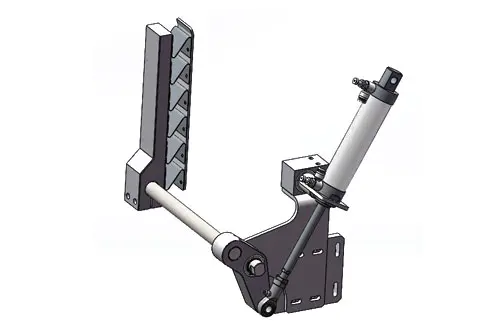

9	Alboko buelta taldea	Kartoiaren aurrealdeko eta atzeko muturrak gorantz sakatzeaz arduratzen da nagusiki, eta zilindroaren transmisio teleskopikoak beso kulunkaria gidatzen du, urtze beroko itsasgarria sendo eta egonkorra izan dadin;

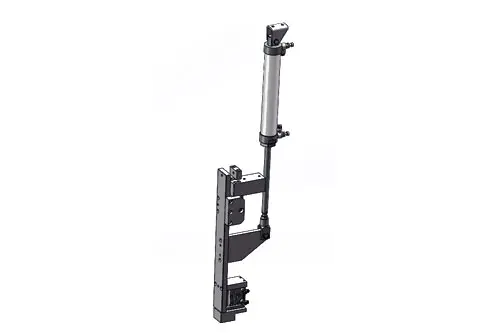

10	Beso aldakorra belarri eserleku taldea	Zilindroaren gidaritza hedapenak beso aldakorra gidatzen du. Besoa angelu zuzen batean kokatu ondoren, beheko presio-zilindroak paper-azala estutzen du, alboko biraka taldearen konpresio urtze beroko itsasgarri-pasta sendoa eta egonkorra izan dadin;

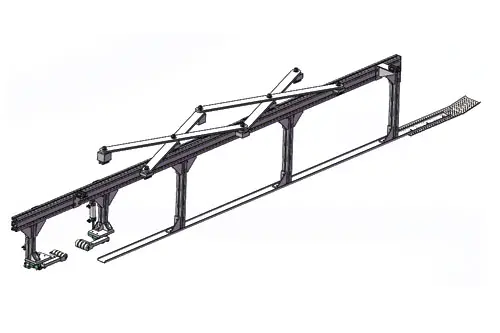

11	Erdi-mailako ertz laguntzaileak prentsatzeko taldea	Beso kulunkari luzeak gida-errailarekin lankidetzan jarduten du kartoiaren erdian erdiko posizio guztiz automatikoa lortzeko; aurrealdeko blokearen materialak beheko bentosa taldeari laguntzen dio paperaren azala xurgatzen; atzeko muturra aurreko eta atzeko zilindro bi taldetan banatzen da.

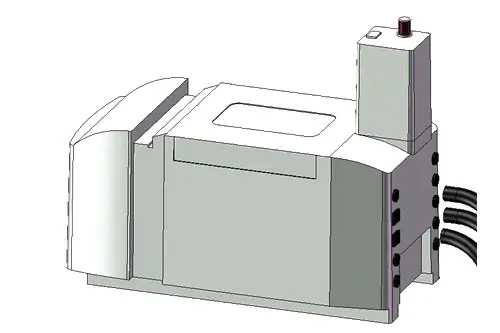

12	Kola-makina sistema	Kola-makinen sisteman, Le Baide-ren inportatutako osagarri hutsen multzo osoa erabiltzen dugu, kola etengabeko ihinztadura, funtzio osoak, ezarpen sinplea eta funtzionamendu erosoa konturatzen direnak;

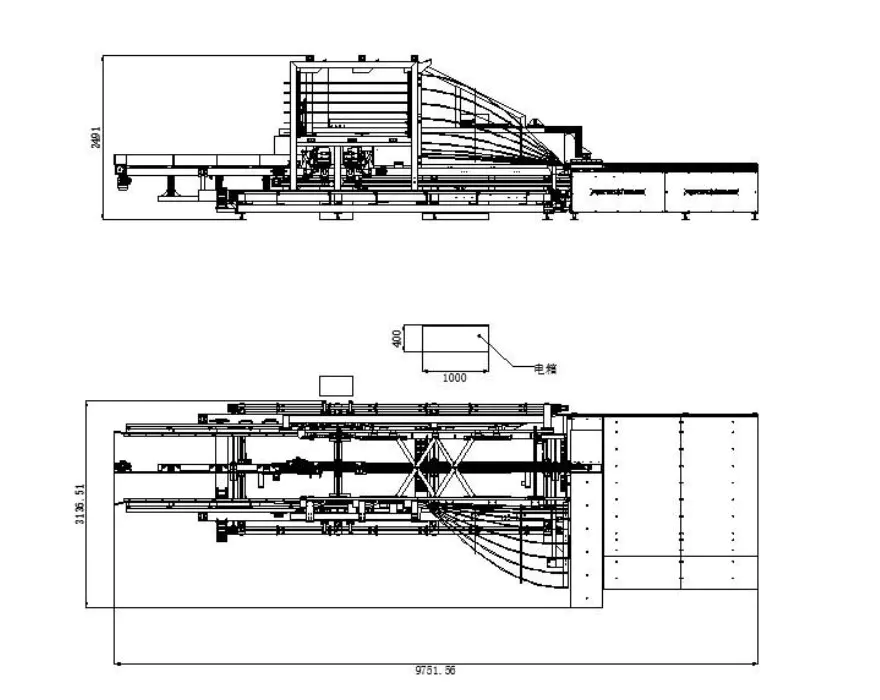

Hiru ikuspegi (Zehaztu gabe tamaina parametroen arabera aldatzen delako)

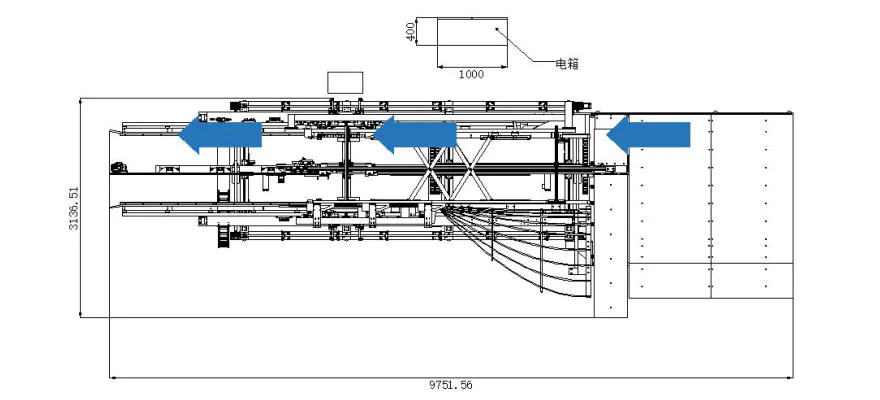

Produkzio-prozesuaren moduaren diagrama eskematikoa (Zehaztu gabea tamaina delako parametroen arabera aldatzen da)
